转接盒

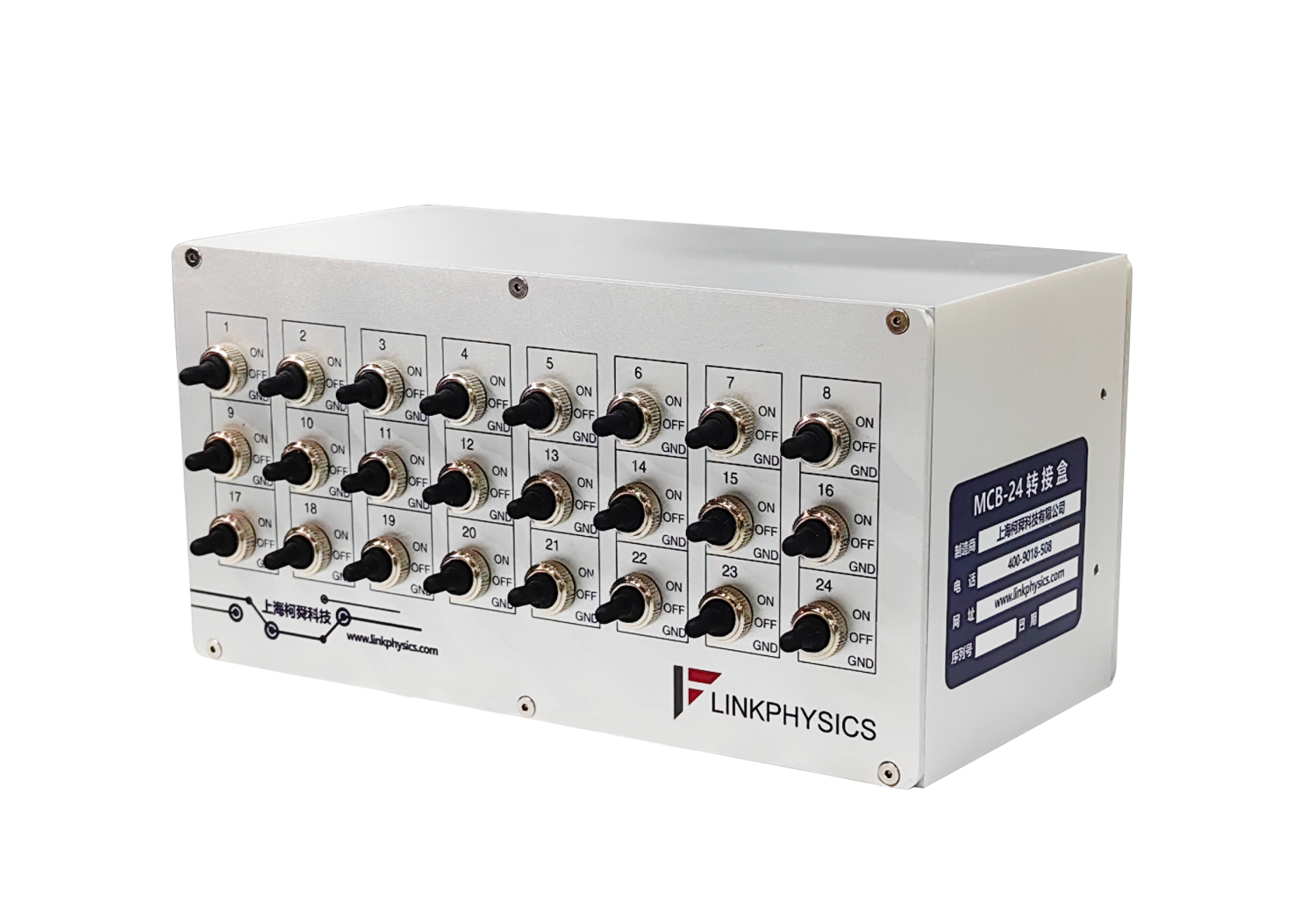

1BNC-24SMA 接线盒样品端为24个SMA接头,仪表端为1个BNC接头。24个SMA接头连接样品,1个BNC仪接头连接仪表,每路单独控制通断和接地,客户可以任意选择其中一路SMA接头进行信号测试;也可以通过BNC接头给任意一路样品施加电流、电压等信号。1BNC-24SMA 接线盒可以完美实现样品任意通路的选择和测试。针对客户的需求可提供多种接线盒,可根据需要进行定制。
1BNC-24SMA 接线盒样品端为24个SMA接头,仪表端为1个BNC接头。24个SMA接头连接样品,1个BNC仪接头连接仪表,每路单独控制通断和接地,客户可以任意选择其中一路SMA接头进行信号测试;也可以通过BNC接头给任意一路样品施加电流、电压等信号。1BNC-24SMA 接线盒可以完美实现样品任意通路的选择和测试。针对客户的需求可提供多种接线盒,可根据需要进行定制。
简介:
1BNC-24SMA 接线盒样品端为24个SMA接头,仪表端为1个BNC接头。24个SMA接头连接样品,1个BNC仪接头连接仪
表,每路单独控制通断和接地,客户可以任意选择其中一路SMA接头进行信号测试;也可以通过BNC接头给任意一路样品施
加电流、电压等信号。
1BNC-24SMA 接线盒可以完美实现样品任意通路的选择和测试。
产品特点:
• 样品通道:24路,每个SMA接头采用法兰式面板安装
• 仪表通道:1个,BNC接头采用法兰式面板安装
• 每个SMA接头均配有钮子开关控制通断和接地
• 接线盒留有单独接地端子
• 机箱各面均可拆卸,检修维修方便
• 每个SMA接头配有丝印指示
• 可以按照用户需求定制,实现多通道信号的灵活选择和测试
型号及技术指标:
型号 | 样品通道数量 | 仪表通道数量 | 输入通道接头 | 输出通道接头 | 最大电压 | 最大电流 | 机箱尺寸 | 重量 |
1BNC-24SMA | 24 | 1 | SMA | BNC | 300V* | 2A* | 190mm×100mm×97mm | 1.3kg |
*最大电流和电压指标指的是SMA、BNC接头的最高耐受指标
*人体安全用电压为36V,高于36V使用时请将接线盒做好接地保护
