HTS-110超导电流引线

HTS-110超导电流引线

HTS-110 CryoSaver™ 高温超导 (HTS) 电流引线在现场拥有 1000 多根电流引线,十多年来一直表现出出色的、久经考验的性能。CryoSaver™ 以无与伦比的制造质量、机械强度和性能先于竞争对手的解决方案。

HTS-110超导电流引线产品概述

HTS-110 CryoSaver™ 高温超导 (HTS) 电流引线在现场拥有 1000 多根电流引线,十多年来一直表现出出色的、久经考验的性能。CryoSaver™ 以无与伦比的制造质量、机械强度和性能先于竞争对手的解决方案。

产品特点:
用于低温应用的超导电流引线,将大电流从室温传输到超导线圈的极低温度。
用于 NMR 和 MRI 磁体、光束线磁体和驱动(非持久性)磁体等应用。
作为良好电导体的电流引线也是良好的热导体,但对于低温应用,电流引线必须限度地减少热量泄漏,同时安全地承载设计电流,液氦冷却超导磁体通常通过使用蒸汽冷却引线来实现。
对于无制冷剂的 LTS 和 HTS 磁体,HTS 电流引线的优点是显着减少了热传导,并消除了引线 HTS 部分的电阻加热。与铜相比,HTS 的热传导减少了 10 倍,在大型安装中,HTS 电流引线的优势估计约为总热预算的 20%。

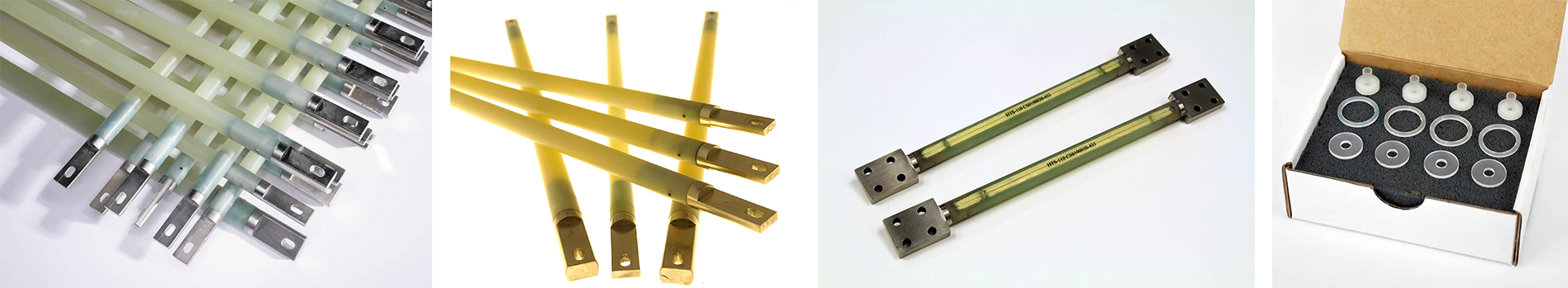

引线有多种格式可供选择:标准引线和短引线、压载引线、定制和蓝宝石散热器套件、查看型号和技术规格。










HTS-110超导电流引线技术参数

标准引线和短引线

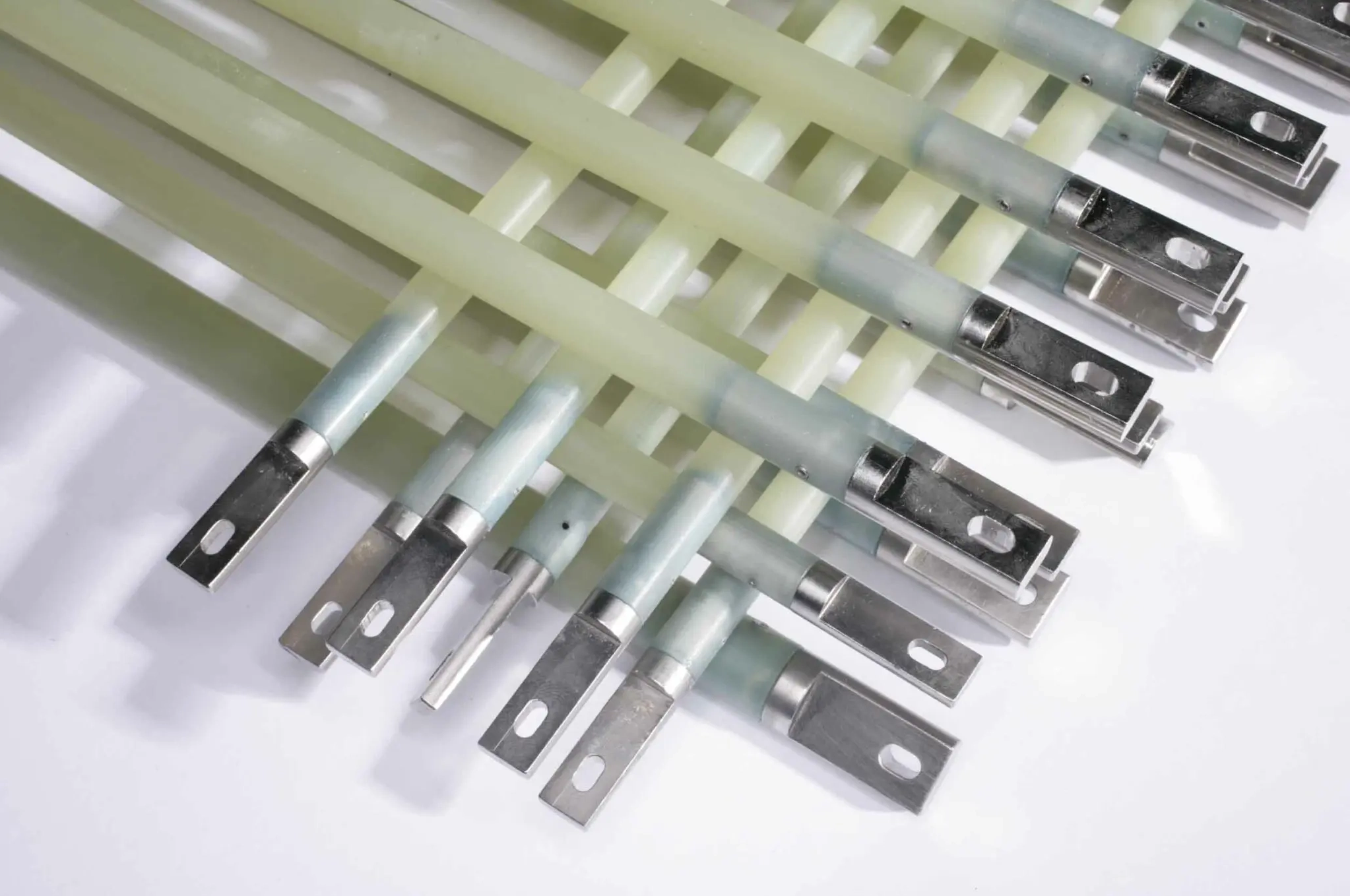

标准 CryoSaver™ 引线使用玻璃纤维复合材料主体,以封装 HTS 导线,确保结构的完整性。镀镍铜端盖用于冷端和热端连接。

标准电流引线的较短版本可用于空间有限的应用。

标准引线:

Model
Current rating at 64K (A)
Body diameter (mm)
Length (mm)

Heat leak 64-4.2K

per pair (mW) +/- 15%

CS-0150-305
150
9.5
305
35
CS-0250-305
250
11.1
305
65
CS-0500-305
500
14.3
305
135
CS-1000-347
1000
19.1
347
285
CS-2000-347
2000
25.4
347
560
短引线:

Model
Current rating at 64K (A)
Body diameter (mm)
Length (mm)

Heat leak 64-4.2K

per pair (mW) +/- 15%

CSS-0150-170
150
9.5
170
65
CSS-0250-170
250
12.7
170
130

压载引线:
CryoSaver™电流导线具有淬火功能,提供这种扁平式的标准引线,可在订购时根据长度、端子设计和电流容量进行定制。

Model
Current rating at 64K (A)
Body XS dims (mm)
Length (mm)

Heat leak 64-4.2K

per pair (mW) +/- 15%

CBS-0150-174
150
4.5x1.2
174
65
CBS-0250-174
250
4.5x2.0
174
125
CBS-0500-174
500
9.0x1.5
174
235
可定制:
CryoSaver™电流引线包括定制端子、特定尺寸、复杂几何形状和高电流 (>10kA),可以根据客户要求进行设计和制造。
Sapphire 散热器套件:
HTS-110 开发了用于标准长度引线的蓝宝石散热器套件,以优化引线和散热器之间的热接触。
HTS-110 建议将这些与所有当前导联一起使用,一个套件足以容纳一对小于 1000A 的电流引线,一对 1000A 以上的电流引线需要四个套件。
