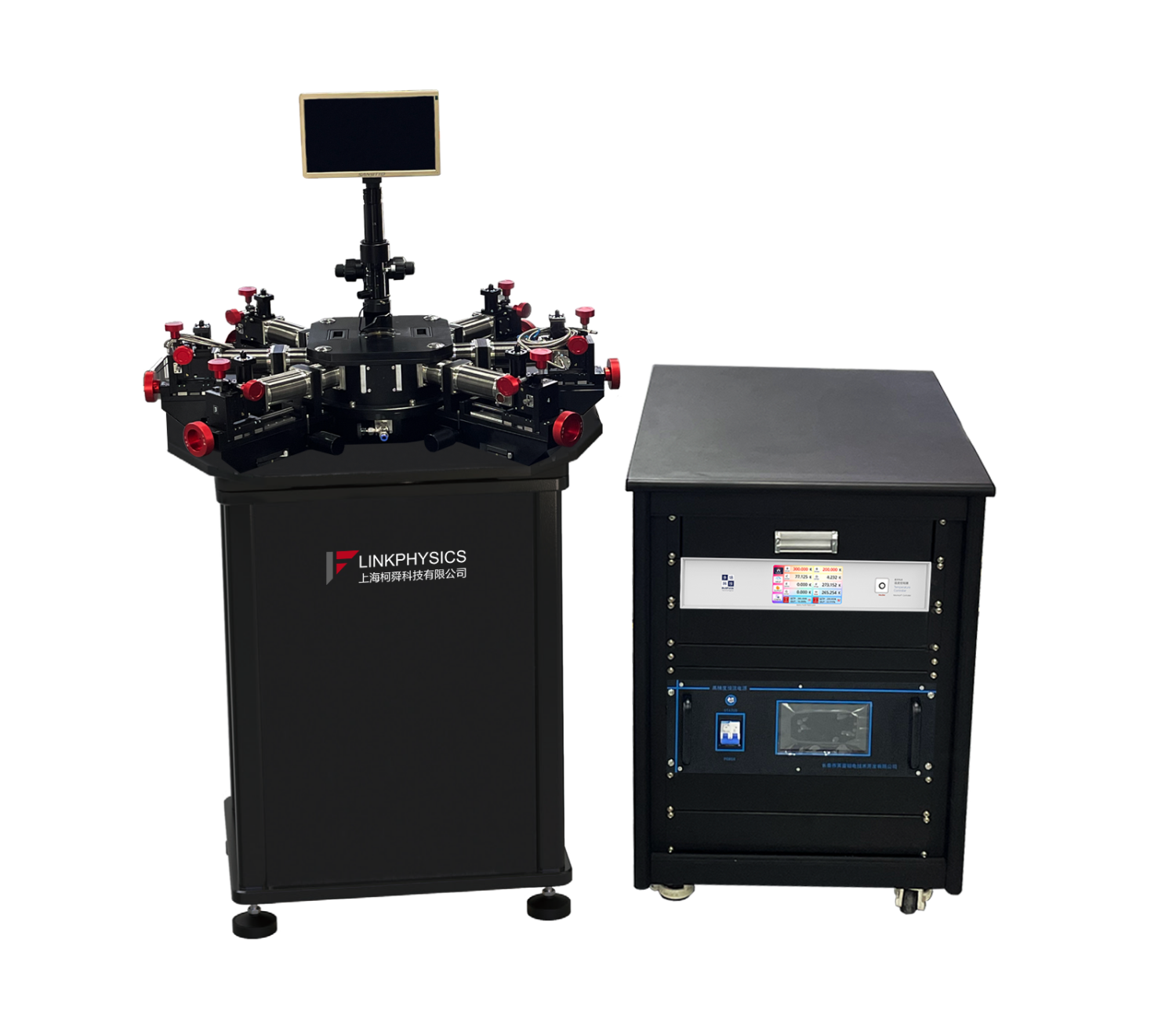

低温磁场综合探针台

低温磁场综合探针台

低温强磁综合探针台完全无液氦工作,采用闭循环制冷机进行制冷,通过温控仪的PID闭环回路实现精确控温,多种磁场强度可选。在电学信号上,配备高精度探针和光学显微镜,可以非常简单的通过调节探针臂扎针的方式,自由切换样品上的不同器件,通过外接不同的测量仪表或自有选件模块,该探针台可完成材料、 器件的IV、CV及微波等低温强磁下的各类电参数的非破坏性电学测试,大大提高了科研人员在探究微纳器件或材料物性机理研究时的效率和便利性。

低温磁场综合探针台产品概述

低温强磁综合探针台在光学兼容性及功能扩展性方面表现卓越,高精度光学适配,多维度光路接入,可通过顶窗和侧窗结构设计,灵活引入不同角度的入射光,满足复杂光学测试需求。
低温强磁综合探针台拥有极为灵活的配置,为满足不同科研及测试需求,提供了丰富多样的扩展模块, 助力实现多种综合测量。常规扩展选件有:基础显微镜光学选件、光电流测试选件、磁光克尔测试选件、拉曼选件、 基础材料电学测量选件、微纳器件测试选件、霍尔效应测量选件、SOT测量选件等。
低温强磁综合探针台集成了高磁场、宽温区和闭环制冷、低振动技术等卓越特性,一套PSM-SM系统即可能够实现电 - 光 - 磁 - 温多模态的原位测量,满足MEMS等器件跨尺度表征的需求,是实验室开展多物理场耦合测试的理想选择。

产品特点:

- 超低温,强磁场
• 采用闭循环制冷,无需消耗液氦,降低实验成本
• 温度范围:2K~300K(无探针臂),支持全温区连续精确控温。宽温区能够模拟多种极端与常规的温度环境,满足不同材料在各种温度条件下的特性科研需求
• 采用高性能超导磁体,实现最高7T磁场强度(3T,3-1-1T矢量可选),显著提升磁场丰富性


低振动

• 满足振动敏感测量:独特的减震技术,双极波纹管平衡结构,实现超低震动;标准系统振动(RMS)小于500nm,安装低振动选件后,系统振动(RMS)小于50nm


- 探针测试方便快捷
• 样品腔采用全屏蔽设计,能够有效减小外界的电磁干扰提高测试的精准度和稳定性
• 探针臂的位移调节在真空腔外操作,独特的探针臂 X-Y-Z调节,可以在不破坏真空的情况下,切换样品上的不同器件进行测试。
• 直流臂采用三同轴接头,漏电性能好,漏电流小于100fA
• 微波臂支持到110GHz,可满足不同类型的微波测试需求
• 系统可安装6个探针臂(直流、微波、光纤可选),可以根据实验需求,灵活搭配,实现对样品多种测试需求,获取更全面的实验数据


- 样品空间大
• 样品座尺寸35mm,探针可探测区域1英寸
• 可对薄膜、块体、粉末和液体等各类样品进行测试,提供多种样品座可供选择,包括光学样品座、粉末样品座、液体样品座以及多电极样品座等
• 样品可以水平或垂直于磁场,方便研究不同磁场特性
• 高精度样品定位:可选XYZR压电位移台实现器件的精准定位
• 预置电学接口:系统预置20根同轴电缆,用于传输电信号,低温端采用FPC 接头通断,能够适应低温环境下的使用要求。


- 兼容性和扩展性强
• 高精度光学兼容:15mm工作距离,支持50x物镜配套使用,便于微观样品的观察和光信号耦合测试。
• 提供多种材料的侧面光窗和顶部光窗,方便将各方向的光路引入样品腔。样品腔周围可搭建各种光学光路,灵活实现各种光学测量
• 提供多种测试选件:纳米量级显微镜光学选件、光电流测试选件、磁光克尔测试选件、拉曼选件、基本电学测量选件、微纳器件电学测试选件、霍尔效应测量选件、SOT 测量选件等,全新方案设计,提供低温强磁环境下材料的光信号和电信号测量的全套解决方案
• 集成智能化控制软件,操作简单,方便数据的记录和导出

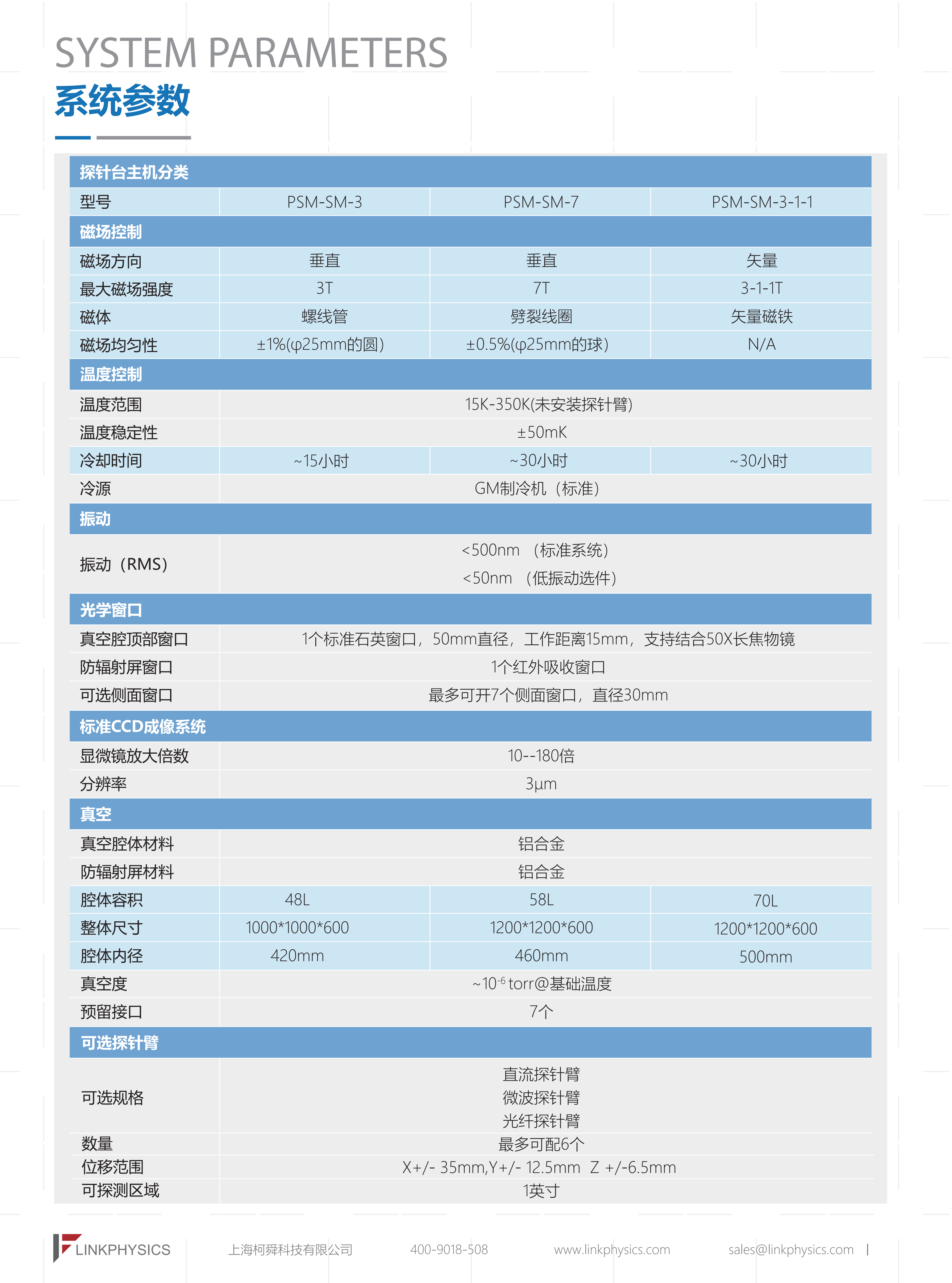

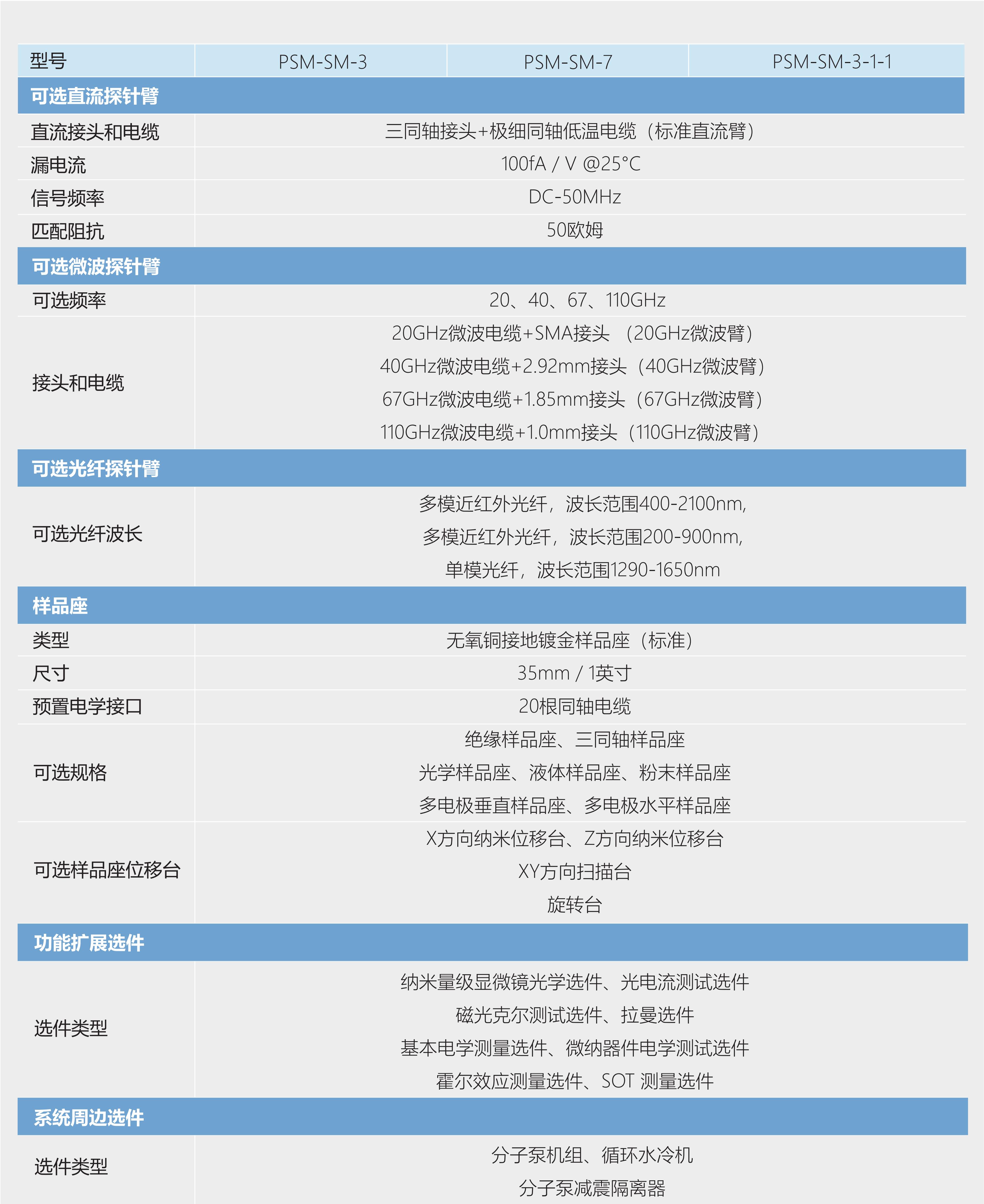

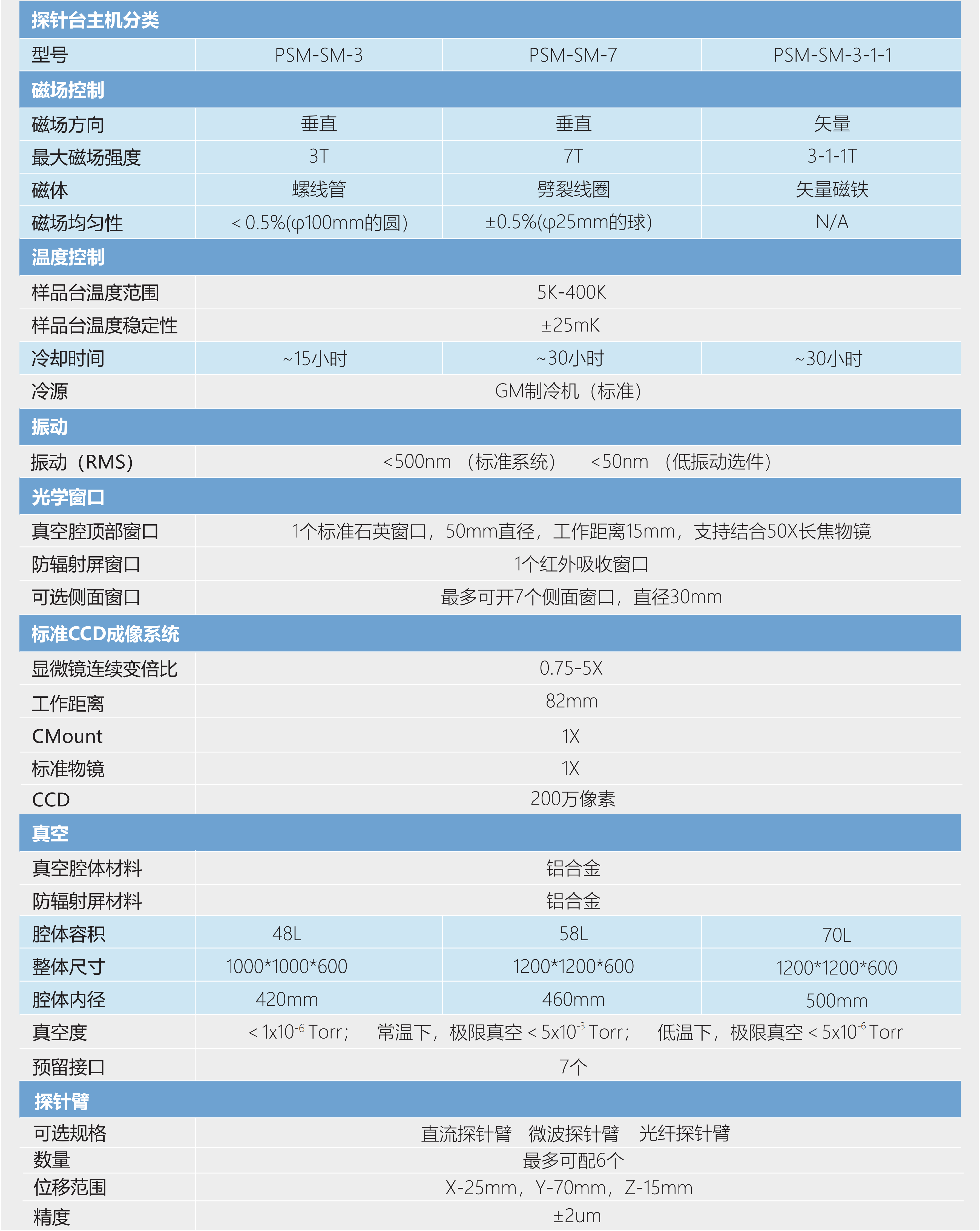

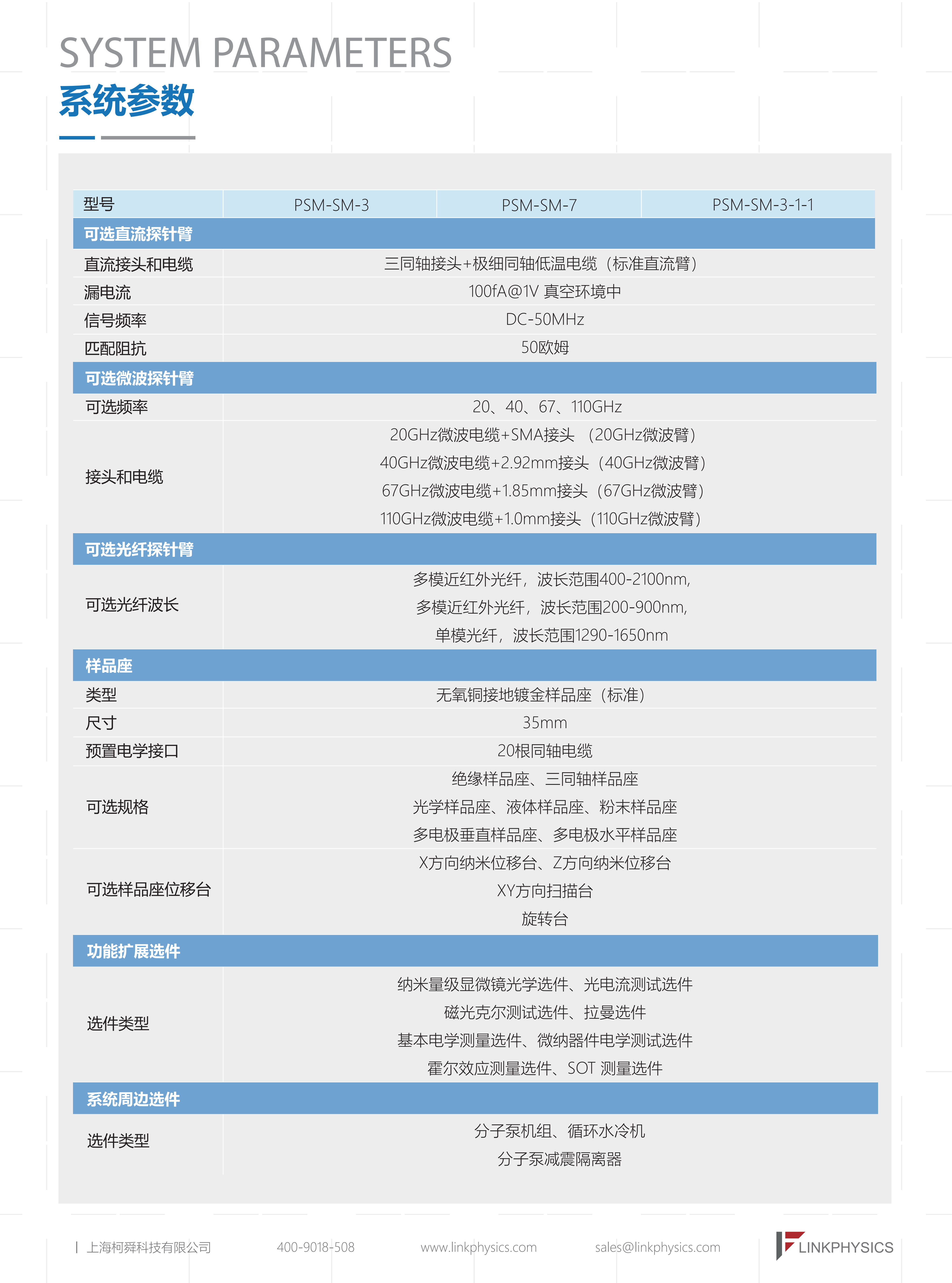

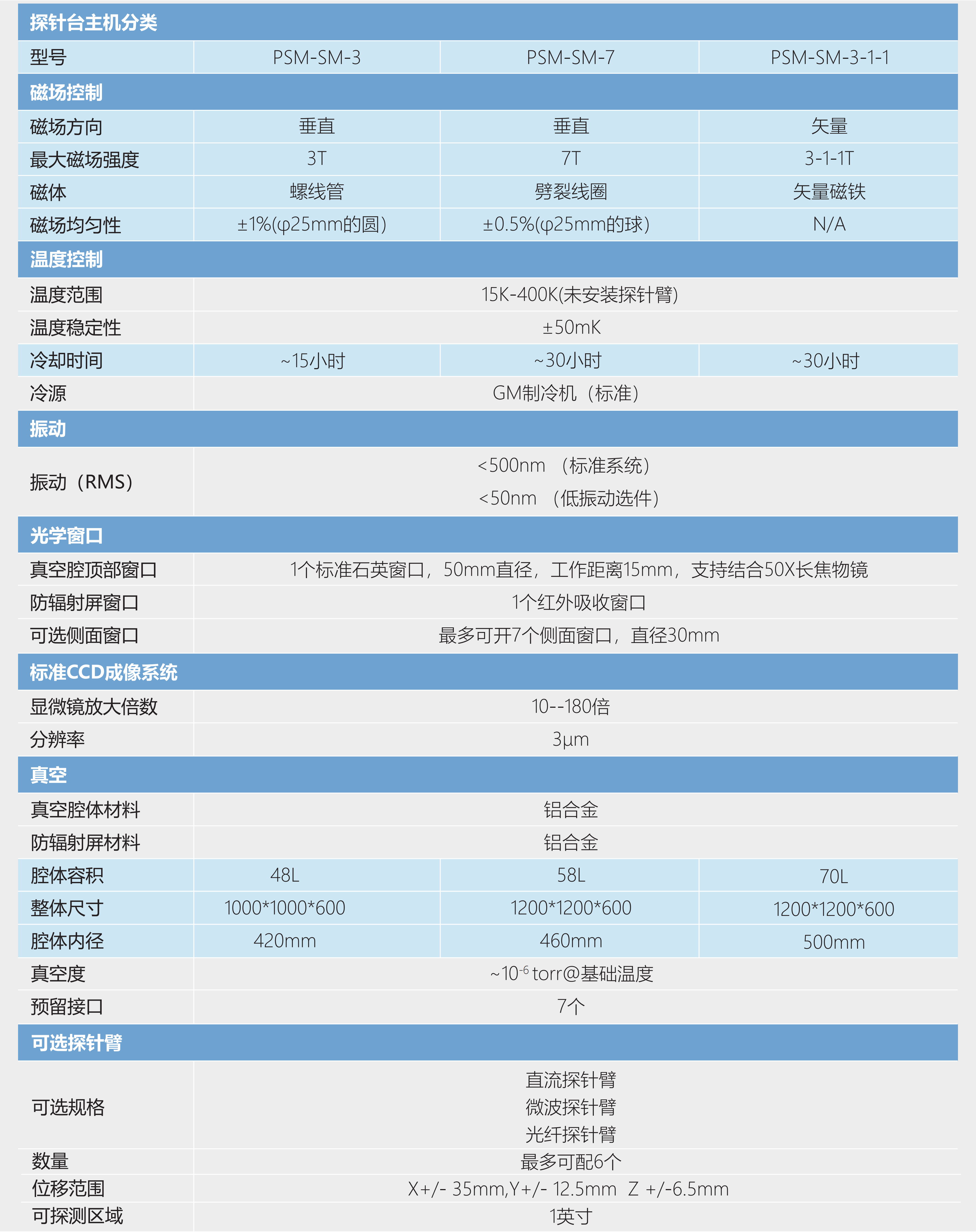

低温磁场综合探针台技术参数

技术参数:




可选配件
