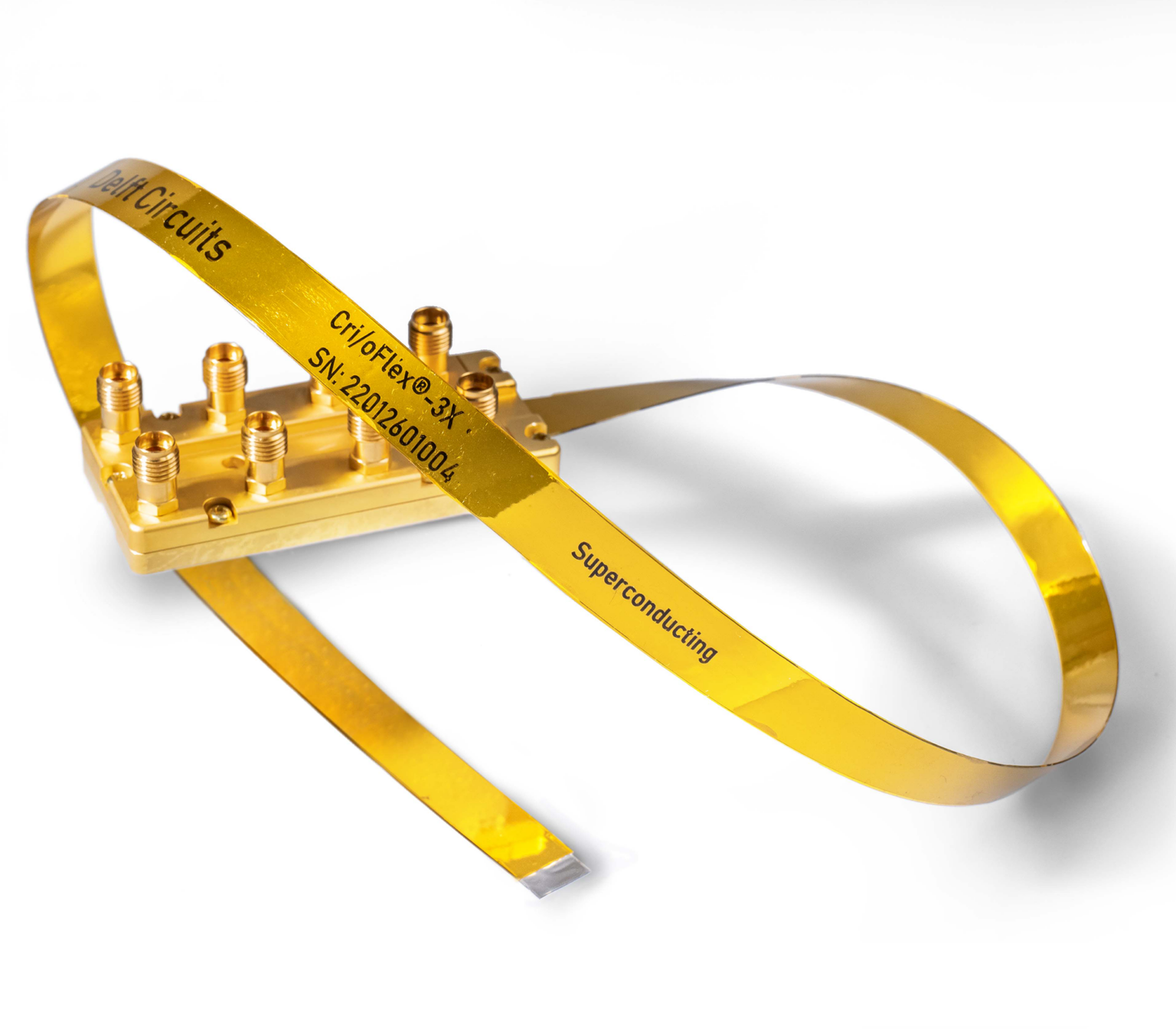

Cri/oFlex®3柔性射频线缆

Cri/oFlex®3柔性射频线缆

Cri/oFlex® 3柔性多通道线缆是我们主要设计为端到端 i/o 的多通道解决方案,提供从室温到毫开尔文级的高密度不间断线路。它特别适合小尺寸、低热负荷和出色微波性能至关重要的情况。为满足您的特定需求,可提供多种选项,例如:真空馈通、热夹钳以及 SMA 或 SMP 连接器之间的选择。Cri/oFlex® 3 解决了您的低温电缆扩展挑战!

Cri/oFlex®3柔性射频线缆产品概述

Cri/oFlex® 3柔性多通道线缆是我们主要设计为端到端 i/o 的多通道解决方案,提供从室温到毫开尔文级的高密度不间断线路。它特别适合小尺寸、低热负荷和出色微波性能至关重要的情况。为满足您的特定需求,可提供多种选项,例如:真空馈通、热夹钳以及 SMA 或 SMP 连接器之间的选择。Cri/oFlex® 3 解决了您的低温电缆扩展挑战!


特点


高密度微波通道


从室温到毫开尔文级的整体式设计


抵抗热循环


可选滤波和信号调节


集成真空馈通


低热负荷

微波特性

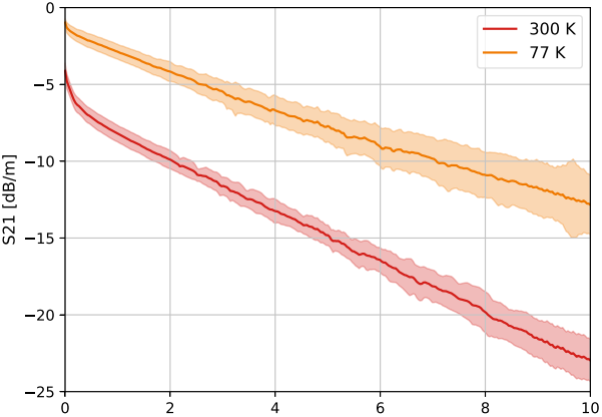

下图显示了 DC-10GHz 带宽 CF3 可预期的典型衰减(S21)。实线显示了一组 CF3 电缆中 64 个通道的平均衰减。从这些通道中,90%(1.28σ)落在实线周围的半透明区域内。请注意,大多数线将遵循平均值,但由于通道之间的几何差异,预计会出现一些异常值。


我们一直在努力减少通道间的偏差,尤其是在较高频率下。

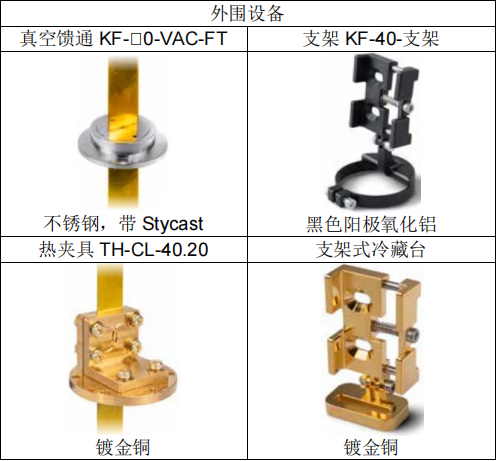

外围设备


CF3 平台不仅仅停留在柔性电缆上,我们的目标是为您的低温电缆需求提供完整的解决方案。我们目前的产品包括:


-用于在低温系统的每个阶段进行适当热化的热夹钳,我们可以根据您的要求提供不同的尺寸,请随时与我们联系!


-真空馈通是一种可大规模扩展的解决方案,可将多条管线转移到真空环境中,目前基于 ISO 2861 KF 法兰,但可根据要求进行定制。


-支架为了正确固定实验用电缆,我们提供了多种支架,适用于低温、室温和真空环境。



Cri/oFlex®3柔性射频线缆技术参数

Cri/oFlex® 3柔性多通道线缆规格

一般特性
连接器
连接器类型
直角 SMA(m)&SMP(m)
连接器材料
镀金黄铜/BeCu PEEK/PTPE
外壳
Stycast 2850
柔性
弯曲长度
200 至 1300 mm
通道数量
8个通道
厚度
0.3 mm
材料
聚酰亚胺和银(Ag
传输线类型
带状线
小弯曲半径
5 mm
纵向旋转所需的长度
10 cm/180°旋转
真空馈通
泄露率
<10 -9 毫巴 L s 负一次方
兼容的真空连接
KF-40,熵系统板块
电气特性
阻抗
专为 50Ω设计
工作频率
DC 至 10GHz
大串扰(通道间),L=200mm
< -40 dB
热特性
工作温度
10 mK → 400 K
每通道单个 CF3 的被动热负荷

可选配件
