探针

上海柯舜为用户提供直流或GSG微波探针。
  直流探针有钨、铍铜和P7三种材质,其中钨探针更耐用,适合各种不同的接触面,硬度好,能刺穿氧化层;
  铍铜探针接触电阻更小,适用于和镀金电极的接触,P7材料最软,适用于电极厚度比较薄的样品。
  GSG微波探针有40GHz、67GHz和110GHz三种频率以及多种间距可供选择。


直流探针型号针尖材料针尖直径(μm)
PSV-PT-01-W


1
PSV-PT-02-W
2
PSV-PT-05-W
5
PSV-PT-10-W
10
PSV-PT-20-W
20
PSV-PT-50-W
50
PSV-PT-100-W
100
PSV-PT-01-BECU





         铍铜

1
PSV-PT-02-BECU
2
PSV-PT-05-BECU
5
PSV-PT-10-BECU
10
PSV-PT-20-BECU
20
PSV-PT-50-BECU
50
PSV-PT-100-BECU
100

GSG微波探针型号
 描述
PT-GSG-050-40A-2.92
2.92mm接头,40GHz,50μm间距
PT-GSG-100-40A-2.92
2.92mm接头,40GHz,100μm间距
PT-GSG-150-40A-2.92
2.92mm接头,40GHz,150μm间距
PT-GSG-200-40A-2.92
2.92mm接头,40GHz,200μm间距
PT-GSG-250-40A-2.92
2.92mm接头,40GHz,250μm间距
PT-GSG-050-67A-1.85
1.85mm接头,67GHz,50μm间距
PT-GSG-100-67A-1.85
1.85mm接头,67GHz,100μm间距
PT-GSG-150-67A-1.85
1.85mm接头,67GHz,150μm间距
PT-GSG-200-67A-1.85
1.85mm接头,67GHz,200μm间距
PT-GSG-250-67A-1.85
1.85mm接头,67GHz,250μm间距
PT-GSG-050-110A-1.0
1.0mm接头,110GHz,50μm间距
PT-GSG-100-110A-1.0
1.0mm接头,110GHz,100μm间距
PT-GSG-150-110A-1.0
1.0mm接头,110GHz,150μm间距
PT-GSG-200-110A-1.0
1.0mm接头,110GHz,200μm间距
PT-GSG-250-110A-1.0
1.0mm接头,110GHz,250μm间距

材质铍铜
特点
通用,耐用
通用,低电阻接触
应用
适用多种接触面,能刺穿氧化层
常用于金电极扎针
导电性
 好
更好
接触电阻
 低
更低
使用寿命
 最长

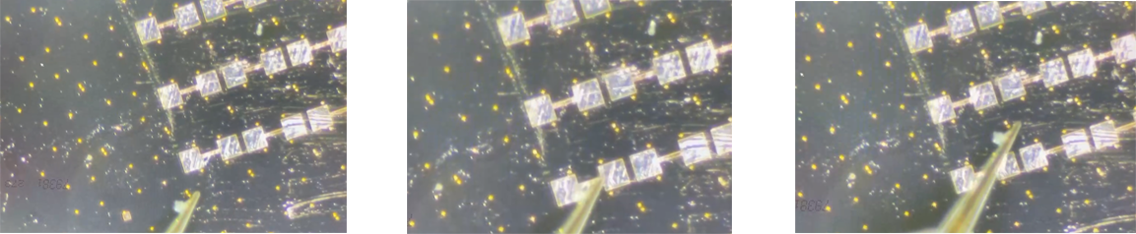

钨探针




                                                                                                  扎针效果图
