标准手动探针台PSM系列

标准手动探针台PSM系列

PSM系列室温手动探针台是一款高品质的探针台能够对2寸、4寸、6寸、8寸晶圆片进行大量非破坏性的、标准的电学实验,外接不同的测试设备,可以完成对器件的电学特性测量、参数测量、DC测量。科学的桌面设计是学术和实验研究的选择。

标准手动探针台PSM系列产品概述

  室温手动探针台的主要用途是为半导体芯片的电参数测试提供一个测试平台,外接不同的测量仪器,配合测量仪器可完成集成电路的电压、电流、电阻以及电容电压特性曲线等参数检测,用于室温下的芯片、晶圆和器件的非破坏性测试。


  PSM系列室温手动探针台是一款高品质的探针台能够对2寸、4寸、6寸、8寸晶圆片进行大量非破坏性的、标准的电学实验,外接不同的测试设备,可以完成对器件的电学特性测量、参数测量、DC测量。科学的桌面设计是学术和实验研究的选择。


特点
• 稳定的双位移调节系统,可以调节样品座和探针臂的位移。
• 样品座可以放置8英寸的晶圆样品,采用多孔分区控制气体吸附固定。
• 移动样品座下面的滑台,可以实现X-Y轴±100mm的移动行程,使得样品测试和换样更加便捷。滑台采用磁力吸附固定。
• 可安装6个探针臂。
• 探针臂采用磁铁吸附,可任意移动,并且可以三维微调,操作方便,扎针精准,四个探针臂的探针可以扎到样品的任意位置。
• 探针臂采用三同轴线缆和三同轴接头,漏电流小,在100fA以内。
• CCD放大倍数为180倍,工作距离为100mm。



标准手动探针台PSM系列技术参数

型号分类:

型号PSM-2PSM-4
PSM-6PSM-8
样品座尺寸2英寸4英寸6英寸8英寸


参数和指标:

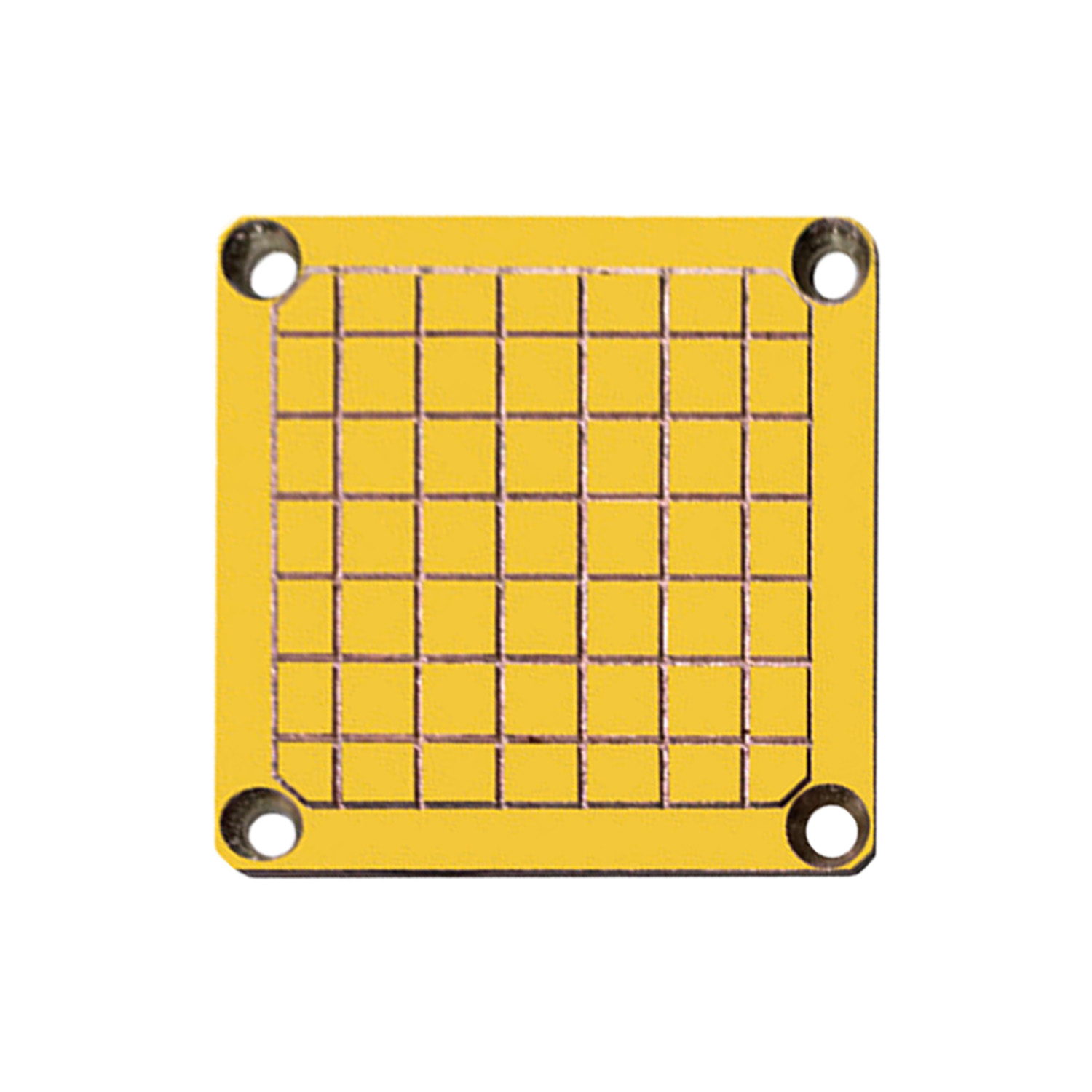

样品座
卡盘尺寸:
2/4/6/8英寸,可定制
材质:
无氧铜镀金
样品固定方式:
多孔分区吸附有外圈、内圈和中间三个单独控制的气体吸附通道
滑台
X-Y移动行程:
2/4寸: X-Y轴±50mm;6/8寸: X-Y轴 ±100mm
读数精度:
10μm
探针臂
固定方式:
磁铁吸附
XYZ微调移动行程:
XYZ-13mm
微调可分辨精度:
10μm
探针臂数量:
可安装6个探针臂(左右各3个)
电学线缆:
三同轴线缆
漏电流:
100fA
探针类型:
直流探针
光学系统
显微镜放大倍数:
10-180倍
显微镜工作距离:
90-100mm
显微镜分辨率:
3μm(可选1μm)
光源类型:
兼配同轴和环形光源
可加选件
光学平台/直流探针/微波探针/样品座/屏蔽箱/光纤
