Lake Shore DT-670 硅二极管

2023-09-13 09:13:33 由 Admin 发表

DT-670 系列硅二极管在更宽的温度范围内提供比之前销售的任何硅二极管更高的精度。DT-670 系列中的传感器符合 Curve DT-670 标准电压与温度响应曲线,可互换,并且对于许多应用而言不需要单独校准。SD 封装中的 DT-670 传感器有四种公差带,其中三种公差带适用于 1.4 K 至 500 K 温度范围内的一般低温用途,另一种公差带为 30 K 至室温的应用提供卓越的精度。DT-670 传感器还具有第七个公差带 B 和 E,仅以裸芯片形式提供。对于需要更高精确度的应用,DT-670-SD 二极管可在 1.4 K 至 500 K 的整个温度范围内进行校准。

裸芯片传感器 DT-670E-BR 提供当今市场上所有硅二极管中最小的物理尺寸和最快的热响应时间。对于尺寸和热响应时间至关重要的应用(包括用于蜂窝通信的焦平面阵列和高温超导滤波器)来说,这是一个重要的优势。

DT-621-HR微型硅二极管

DT-621 微型硅二极管温度传感器配置为安装在平坦表面上。DT-621 传感器套件在其有用范围内表现出精确、单调的温度响应。传感器芯片与环氧树脂圆顶直接接触,这会导致电压升高到 20 K 以下,并妨碍全范围 Curve DT-670 一致性。对于低于 20 K 的使用,需要校准。

DT-670-SD特点

在业内任何硅二极管中,在最宽的有用温度范围(1.4 K 至 500 K)内具有最佳精度

迄今为止所有硅二极管中 30 K 至 500 K 应用的最严格公差

坚固、可靠的 Lake Shore  SD 封装 旨在承受重复的热循环并最大限度地减少传感器自热

符合标准 Curve DT-670 温度响应曲线

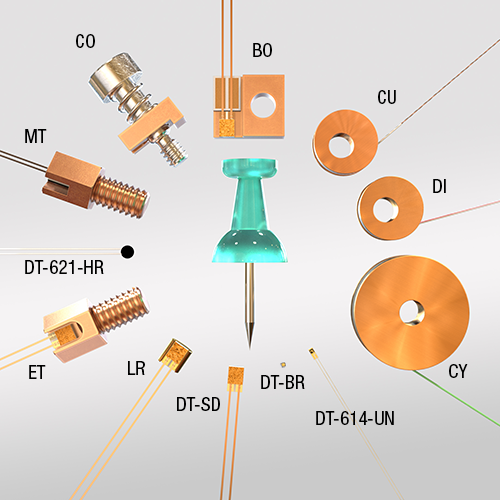

多种包装选择

DT-670E-BR特点

温度范围:1.4 K 至 500 K

裸芯片传感器具有当今市场上所有硅二极管中最小的尺寸和最快的热响应时间

非磁性传感器

DT-621-HR特点

温度范围:1.4 K 至 325 K*

无磁封装

用于表面安装的裸露平坦基板

*校准低至 1.4 K,未校准(曲线 DT-670)至 20 K

二极管测温

二极管测温基于以恒定电流(通常为 10 µA)偏置的 pn 结中正向压降的温度依赖性。由于电压信号相对较大(介于 0.1 V 和 6 V 之间),因此二极管易于使用,仪表也很简单。

Lake Shore SD 封装— 业界最坚固、多功能的封装

SD 封装采用直接传感器到蓝宝石底座安装、气密密封和钎焊 Kovar 引线,为业界最坚固、多功能的传感器提供了最佳的样品到芯片连接。经过精心设计,从引线流下的热量绕过芯片,它可以在 500 K 的温度下存活数千小时(取决于型号),并且与大多数超高真空应用兼容。它可以用铟焊接到样品上,而不会改变传感器校准。如果需要,还可提供不带 Kovar 引线的 SD 封装。
