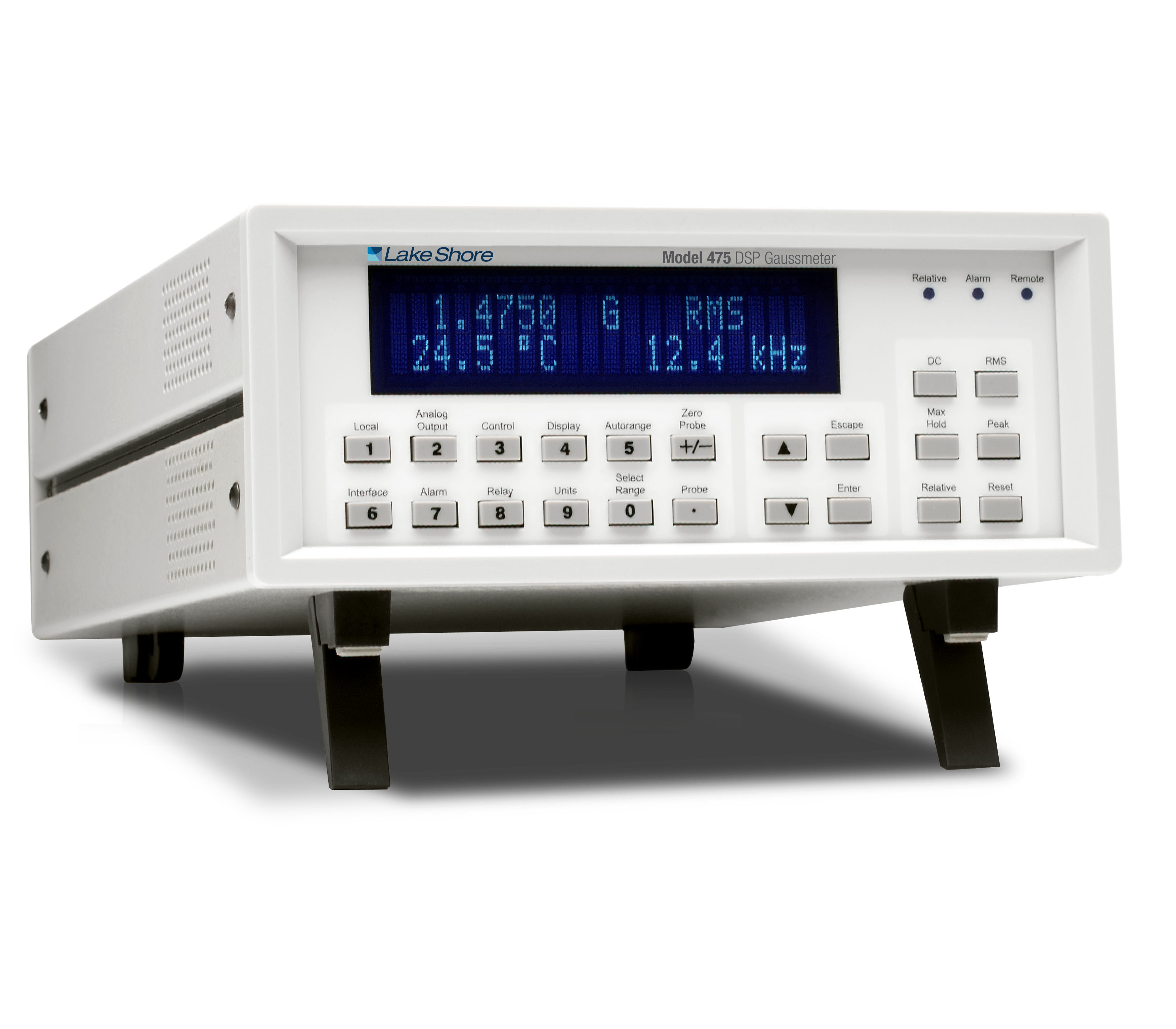

Model 475 高斯计/特斯拉计
Lake Shore 以十余年的精确磁性测量经验，结合数字信息处理系统的领先技术优势，开发出第一台DSP技术的商业化的霍尔效应的475台式高斯计。DSP技术使高斯计具有了更高的准确性、稳定性、可重复性，同时也使高斯计具有了一些无与伦比的测量能力。475高斯计广泛的用于直流和交流应用中，在磁场测量系统中，475可以提供2个或者更多仪器的功能。 DSP技术在475型高斯计中的应用，使其在直流、RMS、和峰值测定模式测量上显示出优越的性能。
Model 475 高斯计/特斯拉计产品概述
针对最常用的直流和交流的应用
Lake Shore公司以十余年的精确磁性测量经验，结合数字信息处理系统的领先技术优势，开发出第一台DSP技术的商业化的霍尔效应的475台式高斯计。DSP技术使高斯计具有了更高的准确性、稳定性、可重复性，同时也使高斯计具有了一些无与伦比的测量能力。475高斯计广泛的用于直流和交流应用中，在磁场测量系统中，475可以提供2个或者更多仪器的功能。
DSP技术在475型高斯计中的应用，使其在直流、RMS、和峰值测定模式测量上显示出优越的性能。
高级功能
475型高斯计软硬件结合的特点使它具有更先进的性能，使材料的自动化分析更加便利。
磁场控制
内置的PI控制器使475高斯计可应用于电磁铁系统中进行磁场控制。高斯计的模拟输出接口可以直接对双极或单极电磁铁电源进行控制，从而实现对电磁铁磁场的稳定控制。
快速数据传输
IEEE-488接口数据传送形式是以二进位格式，而不是用普通的ASCII格式。这样保证了100rdg/s的实时数据传送。采用数据高速传送时，温度补偿功能是不起作用的。
数据缓冲器
内部的数据缓冲器可以储存1024个磁场读数。数据缓冲器接受数据的速度可以高达1000次/秒，比计算机接口的数据采集速度快10倍。储存的数据可以以较慢的速度释放或脱机处理。触发输入可以用来进行初始化数据记录顺序，如果有需要的话，可以通过编程来实现较慢的取样速率。
触发输入和触发输出
TTL-Level硬件的触发脉冲输入到仪器，可用来进行初始化数据记录顺序。每个TTL-Level硬件的触发脉冲输出表示仪器完成了一个读数，也可以用来实现与系统中其它设备的同步化。IEEE-488接口中基于软件的触发脉冲与硬件触发输入相似。
475的特点
满量程范围 ：35 mG to 350 kG
直流测量分辨率：0.02mG
直流测量精度： ±0.05%
频率响应范围：DC to 50 kHz(探头决定)
15带通和3低通交流滤波器
最小20μm脉宽峰值捕捉
数据刷新率：1000次/秒
计算机接口采样速率：100次/秒
集成电磁场控制算法
包含标准探头
可提供特殊及非标探头
CE认证
Model 475 高斯计/特斯拉计技术参数
475高斯计的技术指标
一般测量（如下技术指标中不包含探头误差，除非特殊说明）
输入类型：单一霍尔传感器
探头功能：线性补偿、温度补偿、探头校零、热插拔
测量功能：自动量程、最大/最小值锁定、相对读数、频率
探头连接器：15针D型插头
直流测量
| 探头类型量程 | 5¾-位分辨率 | 4¾-位分辨率 | 3¾-位分辨率 |
| HST 探头 | |||
| 350 kG | 000.001 kG | 000.01 kG | 000.1 kG |
| 35 kG | 00.0001 kG | 00.001 kG | 00.01 kG |
| 3.5 kG | 0.00001 kG | 0.0001 kG | 0.001 kG |
| 350 G | 000.003 G | 000.02 G | 000.1 G |
| 35 G | 00.0030 G | 00.015 G | 00.04 G |
| HSE 探头 | |||
| 35 kG | 00.0001 kG | 00.001 kG | 00.01 kG |
3.5 kG | 0.00001 kG | 0.0001 kG | 0.001 kG |
| 350 G | 000.001 G | 000.01 G | 000.1 G |
| 35 G | 00.0003 G | 00.002 G | 00.01 G |
| 3.5 G | 0.00030 G | 0.0015 G | 0.004 G |
| 35 G | 00.0001 G | 00.001 G | 00.01 G |
| 3.5 G | 0.00001 G | 0.0001 G | 0.001 G |
| 350 mG | 000.003 mG | 000.02 mG | 000.1 mG |
| 35 mG | 00.0030 mG | 00.015 mG | 00.04 mG |
测量分辨率（RMS本底噪音）：短接触值见上表（不包含探头效应），结果由峰值间距测量值除以6.6得到
显示分辨率：见上表
| 5¾-位分辨率 | 4¾-位分辨率 | 3¾-位分辨率 | |
| 3 dB 带宽 | 1 Hz | 10 Hz | 100 Hz |
| 时间常数 | 1 s | 0.1 s | 0.01 s |
| 最大阅读速度 | 10 rdg/s | 30 rdg/s | 100 to 1000 rdg/s* |
交流、RMS测量模式
| 探头类型量程 | 4¾-位分辨率 |
| HST 探头 | |
| 350 kG | 000.01 kG |
| 35 kG | 00.001 kG |
| 3.5 kG | 0.0002 kG |
| 350 G | 000.02 G |
| 35 G | 00.020 G |
| HSE 探头 | |
| 35 kG | 00.001 kG |
| 3.5 kG | 0.0001 kG |
| 350 G | 000.02 G |
| 35 G | 00.002 G |
| 3.5 G | 0.0020 G |
| UHS 探头 | |
| 35 G | 00.001 G |
| 3.5 G | 0.0002 G |
| 350 mG | 000.02 mG |
| 35 mG | 00.020 mG |
测量分辨率见（RMS本底噪音）：短接触值见上表
显示分辨率：见上表
最大读数速率：30读数/秒（根据不同的接口，
读数速率可达100～1000读数/秒）
交流测量精度：读数的±1%≥ 满量程的1%
频率范围：窄带模式1Hz到1kHz；宽带模式100Hz到20kHz
交流带宽限制（滤波器）：3个低通或15个带通的18个用户自选频率
峰值测量模式
| 探头类型量程 | 4¾-位分辨率 |
| HST 探头 | |
| 350 kG | 000.01 kG |
| 35 kG | 00.001 kG |
| 3.5 kG | 0.0002 kG |
| 350 G | 000.02 G |
| 35 G | 00.020 G |
| HSE 探头 | |
| 35 kG | 00.001 kG |
| 3.5 kG | 0.0001 kG |
| 350 G | 000.02 G |
| 35 G | 00.002 G |
| 3.5 G | 0.0020 G |
| UHS 探头 | |
| 35 G | 00.001 G |
| 3.5 G | 0.0002 G |
| 350 mG | 000.02 mG |
| 35 mG | 00.020 mG |
测量分辨率和显示分辨率：周期模式和短接触情况见上表
最大的读数速率：30读数/秒（根据不同
的接口，读数可达100～1000读数/秒）
峰值精度（5 Hz to 20 kHz）：读数的
±2%≥ 满量程的1%（20μs或更长的脉宽）
峰值精度（20KHz to 50 kHz）：读数的±5%≥
满量程的1%（20μs或更长的脉宽）
峰值频率范围（周期模式）：50Hz到5kHz
峰值频率范围（脉冲模式）：5Hz到50kHz
温度测量
温度范围：探头决定（通常为0°C至75°C）
测量分辨率：0.01℃，
温度显示分辨率：0.01℃，
精度：±0.7℃，
前面板
显示类型：2行×20字符，9毫米高，真空荧光显示
显示分辨率：到±5¾位
显示更新率：5读数/秒
显示单位：高斯（G），特斯拉（T），奥斯特（OE），和安培每米（A / M）
单位乘数：μ，m，k，M
显示提示：
DC — 直流测量模式
RMS — AC RMS测量模式
PK — 峰值测量模式
MX — 最大值锁定测量模式
MN — 最小值锁定测量模式
SP — 相对读数设定点
CSP — 磁场设定点
LED信号灯：
相对读数模式
报警提示灯
IEEE488远程控制
键盘：22个键
前面板功能：显示提示、键盘锁定、亮度控制接口
接口-RS232C
波特率：9600，19200，38400，和57600
更新率：30读数/秒
软件支持：LabVIEWTM 驱动
连接器类型：9针D-型插头和DTE配置
IEEE-488.2
功能：SH1，AH1，T5，L4，SR1，RL1，PP0，DC1，DT1，C0和E1
更新率：30 读数/秒（ASCII），到100 读数/秒（二进制，无温度补偿）
软件支持：LabVIEWTM 驱动
数据缓存
容量：1024磁场读数
读数速率：1到1000读数/秒
数据传输：数据记录后通过计算机接口传输
触发器：通过硬件触发开始将数据按顺序记录
报警：
设置：高/低报警点、内部/外部置、声音、分类
制动器：LED信号灯、蜂鸣器、继电器
继电器
数量：2
接触点：常开（NO），常闭（NC），普通（C）
额定值：2A下30VDC
操作：伴随报警或手动操作
连接器：标准25针I/O连接头
电压输出1
配置：宽带交流信号的实时模拟电压输出
量程：±3.5V
比例：±3.5V=±所选量程的满量程
频率响应：1Hz to 40kHz（交流宽带）
精度：视探头而定
噪音：±1.0mV
最小负载电阻：1KΩ（短路保护）
连接器：25针I/O连接头
电压输出2
配置：磁场值的电压输出，由数模转换器（DAC）生成
量程：±5V
比例：±3.5V=±所选量程的满量程
分辨率：16位，0.15mV
更新率：40，000次/秒
精度：±10mV
噪音：±0.3mV
最小负载电阻：1kW（短路保护）
连接器：25针I/O连接头
电压输出3
配置：经过补偿的直流磁场值或RMS交流磁场值的电压
输出，由数模转换器（DAC）生成（也用于磁场控制）
量程：±10V
比例：用户指定（默认值相同电压输出2）
分辨率：16位，0.3mV
更新率：30次/秒
精度：±2.5 mV
噪音：±0.3mV
最小负载电阻：1kΩ（短路保护）
连接器：25针I/O连接头
常规
环境温度：15℃~35℃精度为额定精度，5℃~40℃，精
度有所下降
功率要求：100，120，220，和240VAC（﹢6％，﹣10％），50Hz或60Hz，20 VA
尺寸：216mm（宽）×89mm（高）×318mm（深）（8.5in×3.5in×12.5in），半机架
重量：3千克（6.6磅）
认证：CE标志
探头及延伸
探头兼容性：全部探头均可用 -见第18页的推荐的全部可用探头。
霍尔传感器兼容性：前面板上对用户自备传感器提供可编程的敏感度和序列号。
延长线兼容性：带有EEPROM的校准或与未校准探头延长电缆在10英尺到100英尺均可购买。
Lake Shore校准延长电缆与475高斯计探头保持相同的精度。
未校正版本霍尔传感器需要操作者直接从475高斯计的前面板下载匹配探头数据文件到电缆PROM中。未校准的延长电缆造成的附加误差为磁场读数误差的±0.02％和1℃的温度读数误差。
