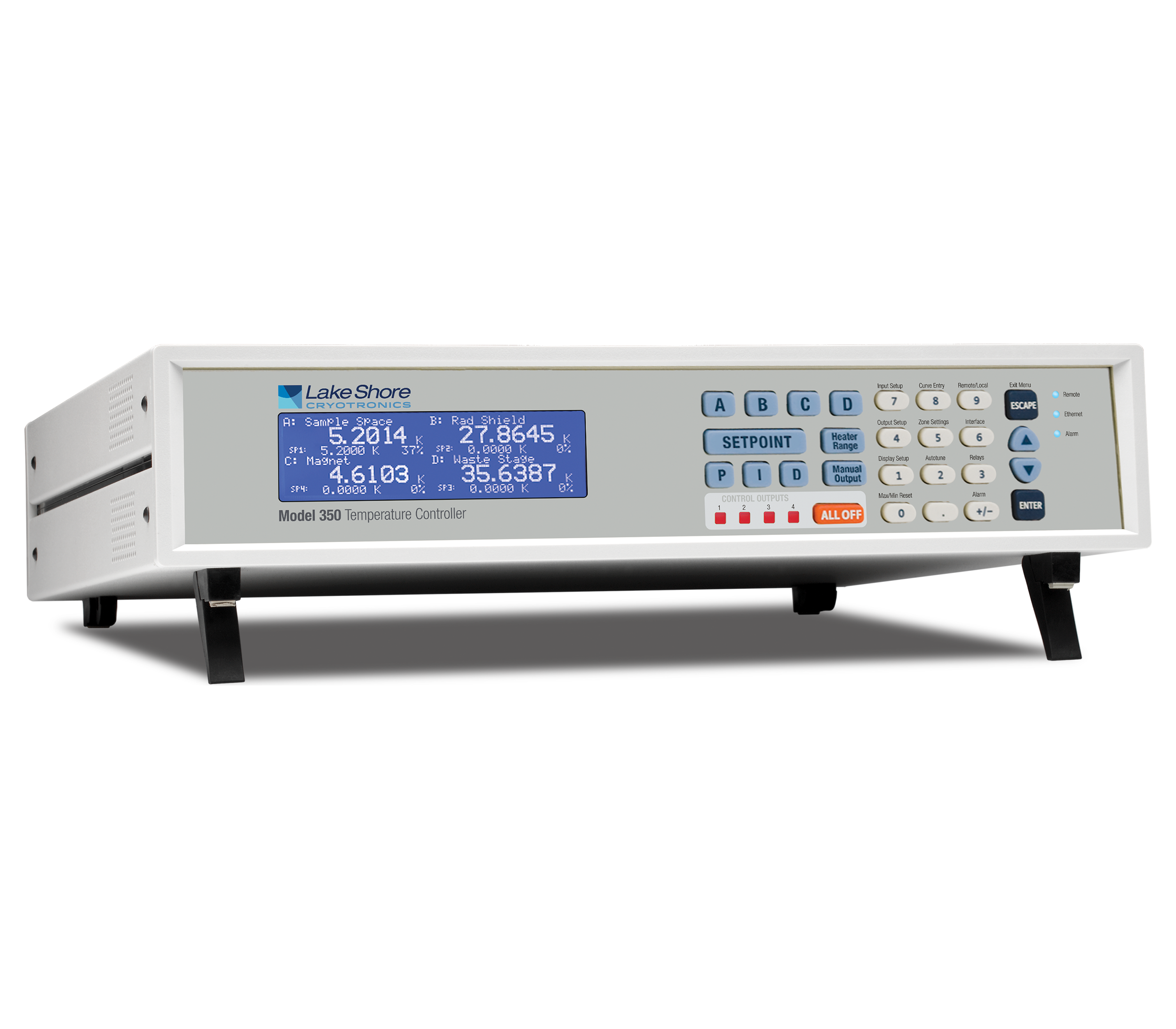

350 型低温温度控制器
Lake Shore 350 型控温仪是专为 He-3 系统和其它超低温制冷平台设计的。在广泛的研究应用领域中，350 提供优秀的测量性能、一流的控制精确度、方便的操性能作。无论对于需要最小热影响的高准确性测量、或者强磁场下的精确温度控制、或在辐射环境中的可靠测量，新型的 350 控温仪配合 LakeShore 业内领先的 Cernox™传感器是最佳的低温测量的解决方案。
350 型低温温度控制器产品概述
强大的超低温物理温度测量和控制工具
350 型控温仪是专为 He-3 系统和其它超低温制冷平台设计的。在广泛的研究应用领域中，350 提供优秀的测量性能、一流的控制精确度、方便的操性能作。无论对于需要最小热影响的高准确性测量、或者强磁场下的精确温度控制、或在辐射环境中的可靠测量，新型的 350 控温仪配合 LakeShore 业内领先的 Cernox™传感器是最佳的低温测量的解决方案。
350 的专专利降噪输入电路仅仅是 350 控温仪在低至 100mK 超低温应用中表现得如此好的原因之一。与高精度 Cernox™传感器配合使用，350 优化了的性能设计允许使用小于 10 nA 的激励电流，最小化了自热效应，在整个温度范围内保证了最佳的测量精度。
350 控温仪仅仅一台设备就提供了非凡的性能和灵活性，基本上消除了低温控制系统对其它温度设备的需要。四个输入通道和四个独立的控制输出配置支持范围广泛的 I / O 要求，包括加热器和典型的超低温制冷系统的辅助设备，及其它传感器像氧化钌和铂电阻。标准的计算机接口使其能够进行远程通讯和控制与其它系统协同工作。
简而言之，350型低温控温仪给重要的低温物理研究带来了新量级的激励电流、新的精度和性能。对于He-3系统、绝热退磁制冷机（ADRs）、一般的稀释制冷机以及其它需要低激励电流和高精度测量的应用是非常理想的选择。
350 低温控温仪产品特点
适合于在 He-3 系统和其它低至 100mK 的超低温制冷平台下使用
采用 Cernox™ 电阻传感器可获得最佳性能
专利的低噪音输入电路设计，采用超低激励功率，最小化了自加热，使高分辨率测量成为可能
4 个独立的控制回路和范围广泛的 I/O 接口，消除了使用其它附加仪器的需要
4 个 PID 控制输出：75W 升温加热器、1W 样品加热器和 2 个辅助的 1W±10V 输出
直观的界面。
即使在极端的情况下的性能也可以得到保证，产品的技术规格是经过验证的
CE 认证
350 型低温温度控制器技术参数
350 型规格
| 标准输入 | 传感器温度系 | 输入范围 | 激励电流 | 显示分辨率 | 测量分辨率 | 电子精确度（25oC） | 测量温度系数 | 电控稳定性 8 |
| 负温度系数电阻传感 器 / 正温度系数电阻传感器10mV | 负/正 | 0Ω - 10Ω | 1 mA10 | 0.1 mΩ | 0.1 mΩ | ±0.002Ω±0.06% of rdg | (0.01mΩ+0.001% of rdg)/oC | ±0.2 mΩ |
0Ω - 30Ω | 300 μA10 | 0.1 mΩ | 0.3 mΩ | ±0.002Ω±0.06% of rdg | (0.03mΩ+0.001% of rdg)/oC | ±0.6 mΩ | ||
0Ω - 100Ω | 100 μA10 | 1 mΩ | 1 mΩ | ±0.01Ω±0.04% of rdg | (0.1mΩ+0.001% of rdg)/oC | ±2 mΩ | ||
0Ω - 300Ω | 30 μA10 | 1 mΩ | 3 mΩ | ±0.01Ω±0.04% of rdg | (0.3mΩ+0.001% of rdg)/oC | ±6 mΩ | ||
0Ω - 1KΩ | 10 μA10 | 10 mΩ | 10 mΩ | ±0.1Ω±0.04% of rdg | (1mΩ+0.001% of rdg)/oC | ±20 mΩ | ||
0Ω - 3kΩ | 3 μA10 | 10 mΩ | 30 mΩ | ±0.1Ω±0.04% of rdg | (3mΩ+0.001% of rdg)/oC | ±60 mΩ | ||
0Ω - 10kΩ | 1 μA10 | 100 mΩ | 100 mΩ | ±1.0Ω±0.04% of rdg | (10mΩ+0.001% of rdg)/oC | ±200 mΩ | ||
0Ω - 30kΩ | 300 nA10 | 100 mΩ | 300 mΩ | ±2.0Ω±0.04% of rdg | (30mΩ+0.001% of rdg)/oC | ±600 mΩ | ||
0Ω - 100kΩ | 100 nA10 | 1 Ω | 1 Ω | ±10.0Ω±0.04% of rdg | (100mΩ+0.001% of rdg)/oC | ±2 Ω | ||
0Ω - 300KΩ | 30 nA10 | 1 Ω | 3 Ω | ±30Ω±0.04% of rdg | (300mΩ+0.001% of rdg)/oC | ±6 Ω | ||
负温度系数电阻传感器1mV | 负 | 0Ω - 10Ω | 100 μA10 | 0.1 mΩ | 1 mΩ | ±0.01Ω±0.04% of rdg | (0.1mΩ+0.001% of rdg)/oC | ±2 mΩ |
0Ω - 30Ω | 30 μA10 | 0.1 mΩ | 3 mΩ | ±0.01Ω±0.04% of rdg | (0.3mΩ+0.001% of rdg)/oC | ±6 mΩ | ||
0Ω - 100Ω | 10 μA10 | 1 mΩ | 10 mΩ | ±0.1Ω±0.04% of rdg | (1mΩ+0.001% of rdg)/oC | ±20 mΩ | ||
0Ω - 300Ω | 3 μA10 | 1 mΩ | 30 mΩ | ±0.1Ω±0.04% of rdg | (3mΩ+0.001% of rdg)/oC | ±60 mΩ | ||
0Ω - 1kΩ | 1 μA10 | 10 mΩ | 100 mΩ | ±1.0Ω±0.04% of rdg | (10mΩ+0.001% of rdg)/oC | ±200 mΩ | ||
0Ω - 3kΩ | 300 nA10 | 10 mΩ | 300 mΩ | ±2.0Ω±0.04% of rdg | (30mΩ+0.001% of rdg)/oC | ±600 mΩ | ||
0Ω - 10kΩ | 100 μA10 | 100 mΩ | 1 Ω | ±10.0Ω±0.04% of rdg | (100mΩ+0.001% of rdg)/oC | ±2 Ω | ||
0Ω - 30kΩ | 30 μA10 | 100 mΩ | 3 Ω | ±30Ω±0.04% of rdg | (300mΩ+0.001% of rdg)/oC | ±6 Ω | ||
0Ω - 100kΩ | 10 μA10 | 1 Ω | 10 Ω | ±100Ω±0.04% of rdg | (1 Ω+0.001% of rdg)/oC | ±20 Ω |
| 扫描选件卡3062 | 温度系数 | 输入范围 | 激励电流 | 显示分辨率 | 测量分辨率 | 电子精确度（25oC） | 测量温度系数 | 电控稳定性 8 |
| 二极管 | 负 | 0V - 2.5V | 10 μV± | 10 μV | 10 μV | ±80μV±0.005% of rdg | (10μV+0.0005% of rdg)/oC | ±20 μV |
| 负 | 0V - 10V | 10 μV±
0.05%9 | 100 μV | 20 μV | ±160 μV±0.01% of rdg | (20μV+0.0005% of rdg)/oC | ±40 μV | |
| 正温度系数电阻传感器 | 正 | 0Ω - 10Ω | 1 mA 10 | 0.1 mΩ | 0.2 mΩ | ±0.002Ω±0.01% of rdg | (0.01mΩ+0.001% of rdg)/oC | ±0.2 mΩ |
0Ω - 30Ω | 1 mA10 | 0.1 mΩ | 0.2 mΩ | ±0.002Ω±0.01% of rdg | (0.03mΩ+0.001% of rdg)/oC | ±0.4 mΩ | ||
0Ω - 100 Ω | 1 mA10 | 1 mΩ | 2 mΩ | ±0.004Ω±0.01% of rdg | (0.1mΩ+0.001% of rdg)/oC | ±4 mΩ | ||
0Ω - 300 Ω | 1 mA10 | 1 mΩ | 2 mΩ | ±0.004Ω±0.01% of rdg | (0.3mΩ+0.001% of rdg)/oC | ±4 mΩ | ||
0Ω - 1kΩ | 1 mA10 | 10 mΩ | 20 mΩ | ±0.04Ω±0.02% of rdg | (1mΩ+0.001% of rdg)/oC | ±40 mΩ | ||
0Ω - 3kΩ | 1 mA10 | 10 mΩ | 20 mΩ | ±0.04Ω±0.02% of rdg | (3mΩ+0.001% of rdg)/oC | ±40 mΩ | ||
0Ω - 10kΩ | 1 mA10 | 100 mΩ | 200 mΩ | ±0.4Ω±0.02% of rdg | (10mΩ+0.001% of rdg)/oC | ±400 mΩ | ||
| 负温度系数电阻传感器10mV | 负 | 0Ω - 10Ω | 1 mA10 | 0.1 mΩ | 0.15 mΩ | ±0.002Ω±0.06% of rdg | (0.01mΩ+0.001% of rdg)/oC | ±0.3 mΩ |
0Ω - 30Ω | 300 μA10 | 0.1 mΩ | 0.45 mΩ | ±0.002Ω±0.06% of rdg | (0.03mΩ+0.0015% of rdg)/oC | ±0.9 mΩ | ||
0Ω - 100Ω | 100 μA10 | 1 mΩ | 1.5 mΩ | ±0.01Ω±0.04% of rdg | (0.1mΩ+0.001% of rdg)/oC | ±3 mΩ | ||
0Ω - 300Ω | 30 μA10 | 1 mΩ | 4.5 mΩ | ±0.01Ω±0.04% of rdg | (0.3mΩ+0.0015% of rdg)/oC | ±9 mΩ | ||
0Ω - 1kΩ | 10 μA10 | 10 mΩ | 15mΩ+0.002% of rdg | ±0.1Ω±0.04% of rdg | (1mΩ+0.001% of rdg)/oC | ±30 mΩ | ||
0Ω - 3kΩ | 3 μA10 | 10 mΩ | 45mΩ+0.002% of rdg | ±0.1Ω±0.04% of rdg | (3mΩ+0.0015% of rdg)/oC | ±90 mΩ | ||
0Ω - 10kΩ | 1 μA10 | 100 mΩ | 150mΩ+0.002% of rdg | ±1.0Ω±0.04% of rdg | (10mΩ+0.001% of rdg)/oC | ±300 mΩ | ||
0Ω - 30kΩ | 300 nA10 | 100 mΩ | 450mΩ+0.002% of rdg | ±2.0Ω±0.04% of rdg | (30mΩ+0.001% of rdg)/oC | ±900 mΩ | ||
0Ω - 100kΩ | 100 nA10 | 1 Ω | 1.5Ω+0.005% of rdg | ±10.0Ω±0.04% of rdg | (100mΩ+0.002% of rdg)/oC | ±3 Ω |
| 热电偶3060 | 温度系数 | 输入范围 | 激励电流 | 显示分辨率 | 测量分辨率 | 电子精度（@25度） | 测量温度系数 | 电子控制稳定性8 |
热电偶 | 正 | ±50 mV | NA | 0.1 μV | 0.4 μV | ±1 μV ±0.05% of rdg11 | (0.1 μV + 0.001% of rdg)/°C | ±0.8 μV |
| 电容输入卡3061 | 温度系数 | 输入范围 | 激励电流 | 显示分辨率 | 测量分辨率 | 电子精度（@25度） | 测量温度 系数 | 电子控 制稳定 性 |
| 电容输入卡 | 正或负 | 0.1 nF to 15 nF | 3.496 kHz 1 mA square wave | 0.1 pF | 0.05 pF | ±50 pF ±0.1% of rdg | 2.5 pF/°C | 0.1 pF |
| 1 nF to 150 nF | 3.496 kHz 10 mA square wave | 1 pF | 0.5 pF | ±50 pF ±0.1% of rdg | 5 pF/°C | 1 pF |
测量
输入通道：4 路（增加扫描卡选件为 8 路）
输入配置：输入可以从前面板进行配置，来接受任何支持的传感器输入类型。热电偶、电容、二极管输入需要增加选件卡。
隔 离：温度计的输入与其它电路进行光学隔离，输入通道彼此间无隔离。
A/D 分辨率：24 位
输入精确性：由传感器决定，参考输入技术参数表。
测量分辨率：由传感器决定，参考输入技术参数表。
最大更新率：在每个非扫描通道上 10 次/秒。
最大更新率（扫描卡）：一个扫描输入通道的最大更新率 10 次/秒。带有反转功能的 100KΩ 的电阻传感器输入通道为 5 次/秒。
| 扫描通道* | 更新率 |
| 1 | 10 rdg/s(100ms/rdg) |
| 2 | 5rdg/s(200ms/rdg) |
| 3 | 3 1/3 rdg/s(300ms/rdg)
|
| 4 | 2 1/2rdg/s(400ms/rdg)
|
| 5 | 2rdg/s(500ms/rdg) |
*没有通道是 100KΩ 的负温度系数电阻型传感器通道
自动量程：自动选择适合的负温度度系数或正温度系数电阻传感器的温度量程。
用户曲线：储存空间可容纳 39 条 200 点的 CalCurveTM曲线或用户曲线。
SoftCalTM：将 DT-670 二极管在 30K 到 375K 的精度提高到±0.25K；
将铂电阻传感器在 70K 到 325K 的精度提高到±0.25K；
以用户曲线方式保存。
数学：最大值和最小值。
滤 波：平均 2 到 64 个输入读数
控 制
控制输出：4 个
加热器输出（输出 1 和 2）
控制类型：带有手动加热器输出的 PID 闭环或开环控制。
更 新 率：10/秒
调 节：自动调节（一次 1 个回路）、PID、PID zones
控制稳定性：由温度计决定，参考输入技术参数表。
PID 控制设置
P（比例）：0-9999 设置分辨率为 0.1
I（积分）：0-1000 设置分辨率为 0.1
D（微分）：1-200%分辨率为 1%
手动输出：0 to 100% 设置分辨率 0.01%
Zone控制：10个温度区域：P、I、D、手动加热器输出、加热器范围、控制通道、斜率。
设置斜率：0.1 K/分钟 到100 K/分钟
模拟输出（输出 3 和 4）
控制类型： 闭循环 PID、PID zones 模式、升温加热模式、持续加热模式、手动输出和监视器输出模型。
升温加热器模式设置
升温百分比： 0-100%分辨率为 1%
升温模式： 连续控制或自动关闭。
监视器输出设置
比例： 用户设置
数据源： 温度或传感器
设置： 输入、来源、高比例、低比例、手动
类型： 可变直流电压源
更新率： 10/秒
范围： ±10V
分辨率： 16 位，0.3mV
精度： ±2.5mV
噪音： 0.3mV RMS
最大电流： 100mA
最大功率： 1W（100Ω）
输出1
25Ω | 50Ω | |
类型 | 可变直流电流源 | |
D/A 分辨率 | 16-bit | |
最大功率 | 75W | 50W |
最大电流 | 1.732A | 1A |
顺从电压（最小） | 50V | 50V |
加热器最大功率 | 25Ω | 50Ω |
加热器负载范围 | 10Ω - 100Ω | |
量程 | 1W、100mW、10mW、1mW、100μW | |
加热器噪音 | 1.2μA RMS（由线频率及其谐波决定） | |
接地 | 输出接地 | |
加热器接头 | 双香蕉插头 | |
安全限制 | 曲线温度、功率上线加热器关闭、短路保护 | |
类型 | 可变直流电流源 |
D/A 分辨率 | 16-bit |
最大功率 | 1W |
最大电流 | 100mA |
顺从电压（最小） | 10V |
加热器最大功率 | 100Ω |
加热器负载范围 | 25Ω - 2KΩ |
量程(100 Ω 负载) | 1W、100mW、10mW、1mW、100μW |
加热器噪音 | 小于量程的 0.005% |
接地 | 输出接地 |
加热器接头 | 双香蕉插头 |
安全限制 | 曲线温度、功率上限加热器关闭。短路保护 |
| 电阻传感器 | 二极管（选件） | 热电偶（选件） | 电容（选件） | |
测量类型 | 4 线微分 | 4 线微分 | 2 线微分室温补偿 | 4 线微分 |
激励 | 换向恒定电流 | 10μA 恒定电流 | N/A | 恒定电流3.494Khz 矩形波 |
支持的传感器 | 100Ω 铂电阻1000Ω 铂电阻锗电阻，碳玻璃CernoxTm和氧化钌 | 硅二极管镓铝砷二极管 | 大多数热电偶类型 | CS-501GR |
标准曲线 | PT-100
PT-1000
RX-102A
RX-202A | DT-470 DT-670 DT-500-D DT-500-E1 | E 型、K型、T 型金铁 0.07% vs 铬金铁 0.03% vs 铬 | N/A
|
输入接头 | 6-pin DIN | 6-pin DIN | 固定在陶瓷等温块上的螺丝上 | 6-pin DIN |
前面板
显示器： 8 行、40 字符（260 x 64 像素）LED 液晶显示
读数个数： 1 到 8
显示单位： K、°C、V、 mV、Ω、nF
读数源： 温度、传感器单元、最大值和最小值
显示更新率： 2 读数/秒
温度显示： 0℃到 9.99999℃为 0.00001℃；
分辨率： 10℃到 99.9999℃为 0.0001℃；
100℃到 999.999℃为 0.001℃；
高于 1000℃为 0.01℃。
传感器显示分辨率：由传感器决定，最多 6 位有效数字
其它显示： 输入名称、设置点、加热器范围、加热器输出和 PID
设置点分辨率： 与显示分辨率一样（实际分辨率由传感器决定）
加热器输出显示： 以总功率或总电流的百分比显示
加热器输出分辨率：0.01%
信号显示： 控制输入、警报器、调节
LED 信号显示： 远程、以太网状态、报警器、输出控制
键盘： 27 键硅胶键盘
前面板特征： 曲线输入、按键锁定、背景亮度调节
接口
IEEE-488.2
功能： SH1、AH1、T5、L4、SR1、RL1、PPO、DTO、CO、E1
读数速率： 10 次/秒
软件支持： LabVIEW™驱动程序
USB
功能： 模拟一个标准的 RS-232 串型接口
波特率： 57,600
连接器： B 型 USB 连接器
读数速率： 每个输入 10 读数/秒
软件支持： LabVIEW™驱动程序
以太网
功能： TCP/IP、Web 接口、曲线处理程序、配置备份、
图表记录器
连接器： RJ-45
读取速率： 10 次/秒
软件支持： LabVIEW™驱动程序
报警器
数量： 4 个（加扫描选件 8 个）
数据源： 由温度或者传感器决定
设置： 源、高/低设置点、锁定/不锁定、声音开/关、
可视开/关
执行器： 显示信号器、蜂鸣器、继电器
继电器
数量： 2 个
接触： 常开（NO）、常关（NC）、正常（
C）
触点负载： 30VDC 3A
操作： 输入高低报警触发继电器，手动开关
连接器： 可拆卸接线端子
总括
室温： 15℃到 35℃可保证精度；5℃到 40℃精度有所降低
电力要求： 100、120、220、240VAC，±10%，50 或 60Hz，
尺寸： 435mmW * 89mmH * 368mmD（17in * 3.5in*
14.5in）。
重量： 7.6Kg（16.8 磅）
认证： CE 认证
