CPX-VF 型液氦超导磁体探针台
Lake Shore CPX-VF 探针台通过增加了±2.5T 的超导磁体加强了标准探针台的性能。它可以做所有的CPX 标准的IV ,CV ,微波和光电实验和超导垂直磁场测量。研究者可通过它来执行霍尔测量和磁输运测量。CPX-VF 是Lake Shore探针台中结合微波和磁场测量的优质探针台之一。
CPX-VF 型液氦超导磁体探针台产品概述
超导垂直磁场测量
多重防辐射屏保证了最好的低温性能
降温的过程中减少了样品的冷凝
真正的90°探测
可定制霍尔效应测量
使用特殊探针可达到3T
Lake Shore CPX-VF 探针台通过增加了±2.5T 的超导磁体加强了标准探针台的性能。它可以做所有的CPX 标准的IV ,CV ,微波和光电实验和超导垂直磁场测量。研究者可通过它来执行霍尔测量和磁输运测量。CPX-VF 是Lake Shore探针台中结合微波和磁场测量的优质探针台之一。
CPX-VF 可设计为真正的2英寸直径的90°测量。样品在降温的过程中可保持高温来减少冷凝的趋势，对于测试有机材料其重要。连续流制冷机需要使用液氦，也可使用液氮。尽管这样，超导磁体需要液氦才能操作。CPX-VF 的操作温度范围是4.2K 到400K ，使用低温选件可到2K 。
CPX-VF 型液氦超导磁体探针台技术参数
描述和技术指标
样品冷却装置

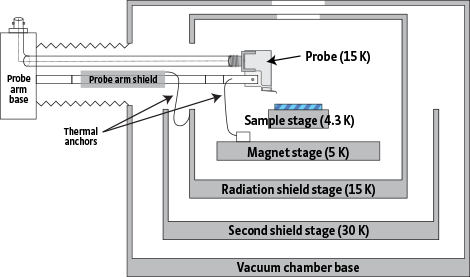

类型： 1+ 3-段分流低温恒温器（样品+磁体+2 防辐射屏）；双排气口，独立控制样品和磁体的流量控制
防辐射屏： 磁体防辐射屏；主防辐射屏带有顶部窗口；外部第二道防辐射屏
冷源： 液氦
磁场
磁场类型： 超导磁体
磁场方向： 垂直
磁场控制： 电流控制
磁场大小： ±2.5T
磁场均匀性： 0.5% 10 mm 直径;1% 25 mm 直径
探针尖移动： < 5μm 整个磁场范围内
温度
| 基础温度 | 控制范围 | 配置 |
| 4.3 K | 4.4 K 到 400 K | 安装6个探针臂 |
| 1.9 K | 2 K 到 400 K | PS-LT 选件 |
控温稳定性
| 样品台温度 | 液氦稳定性 |
| 基础温度（无加热器控制） | ±15 mK |
| <10 K | ±50 mK |
| 10 K 到 100 K | ±20 mK |
| 100 K 到 250 K | ±15 mK |
| 251 K 到 350 K | ±15 mK |
| 351 K 到 400 K | ±50 mK |
真空
| 标准 TPS-FRG | PS-HV-CPX 选件 | |
| 抽真空时间 | 30 min (to reach <1 × 10-3 Torr) | 10 min (to reach <1 × 10-3 Torr) |
| 室温 | <5 × 10-4 Torr | <5 × 10-6 Torr |
| 液氦基础温度 | <1 × 10-5 Torr | <5 × 10-7 Torr |
| 最高温度 | <5 × 10-5 Torr | <5 × 10-7 Torr |
循环时间（LH e）：4h
抽真空时间： 0.5 h
探针台冷却时间： 2h
探针台升温时间： 1.5 h
样品振动
| 标准 | PS-PVIS 选件 | |
| X 轴 | <300 nm (11.8 µin) | <30 nm (1.18 µin) |
| Y 轴 | ||
| Z 轴 |
样品
最大样品尺寸： 51 mm 直径
样品底部通光： 无
样品转动： ±5°面内转动
探测
最多探针臂： 6
探针臂温度计： 用来监视探针臂的温度
冷却探针臂支架： < 20K在基础温度下
探针支架： 在磁体防辐射屏上热沉
探针臂： 在防辐射屏上热沉
DC/RF 探针： 低漏电流测量电绝缘> 100Ω
微波探针： 频率范围从DC到67GHz
光纤： 可做光电实验
落针： 所有的探针可落1.00英寸直径的圆圈范围
制冷剂消耗
室温到基础温度（总共）： 15到20L 液氦
LHe @ 5K : 1-2L/h
CPX-VF 型液氦超导磁体探针台基本配置
探针台细节
温度配置
样品台温度计/加热器： CX -1050-CU-HT-1.4 M 校准温度计/50W
磁体温度计/加热器： CX-1030-CU 校准温度计/100W
防辐射屏温度计/加热器： DT-670C-CU 硅二极管温度计/100W
第二防辐射屏温度计/加热器：DT-670C-CU 硅二极管温度计/50W
探针臂： DT-670C-SD (其中一个探针臂安装)
控制柜：
控温仪： 2台336
磁体电源： 型号625
传输管线： 液氮液氦公用传输管线带有12.7 mm 的顶部撤离口
样品座： 一个可移动的SH-1.25-G 接地样品座
探针台尺寸： 800 mm 宽×670 mm 高(不包括控制柜)
真空腔
材料： 化学镀镍铝
外形尺寸： 280 mm 外部直径×343 mm 高
腔体入口： 229 mm 直径开口
观察口： 63.5 mm 石英窗口
可视区尺寸： 54 mm 直径
真空口： NW 40包括一个真空隔离阀
压力表接口： NW 25（2个口）
气体口： 0.25 NPT
压力安全： 3.5 kPa安全压力阀
防辐射屏
材料： 化学镀镍铝
样品入口： 194 mm 直径
观察口： 50 mm 红外吸收窗口
可视区尺寸： 50 mm
包括部件
工具包： 用于标准操作
零附件包： 包括常规的消耗品
探针包： ZN50R-25-W（2），ZN50R-25-BEC（2）和ZN50R CVT 25-W (2)用于培训
用电要求
单相电： 100/120/220/240 VAC (+5%,-10% ), 50/60H z
三相电： 不需要
冷却水： 不需要
认证： CE 认证
